Tube Compressor
Tube Compressor
RaffinatoCaldoFedele
Mitico compressore a tubi dell'era Beatles riprogettato e adattato ad un nuovo e alternativo trasformatore di ingresso e l'eliminazione di quello in uscita sostituendo l'accoppiamento induttivo con uno capacitivo.
Modifiche effettuate per far fronte ai costi elevati dei due suddetti trasformatori.
Media
![](images/IMG_3084.jpg)

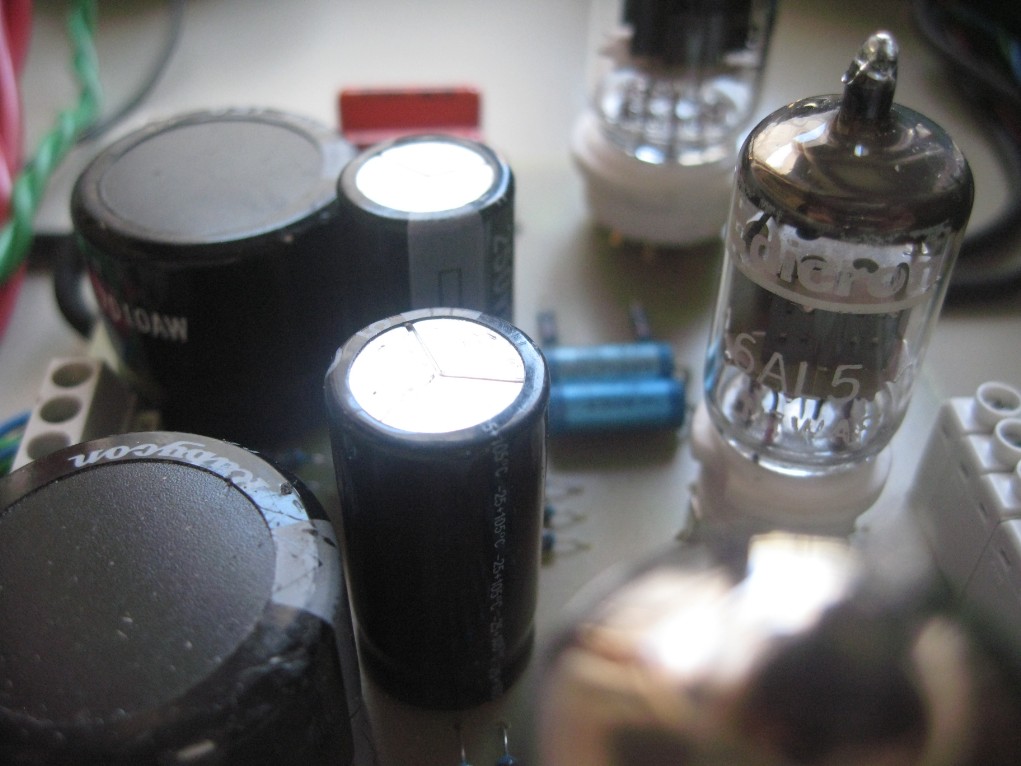

Scheda popolata
![](images/Altec1.jpg)

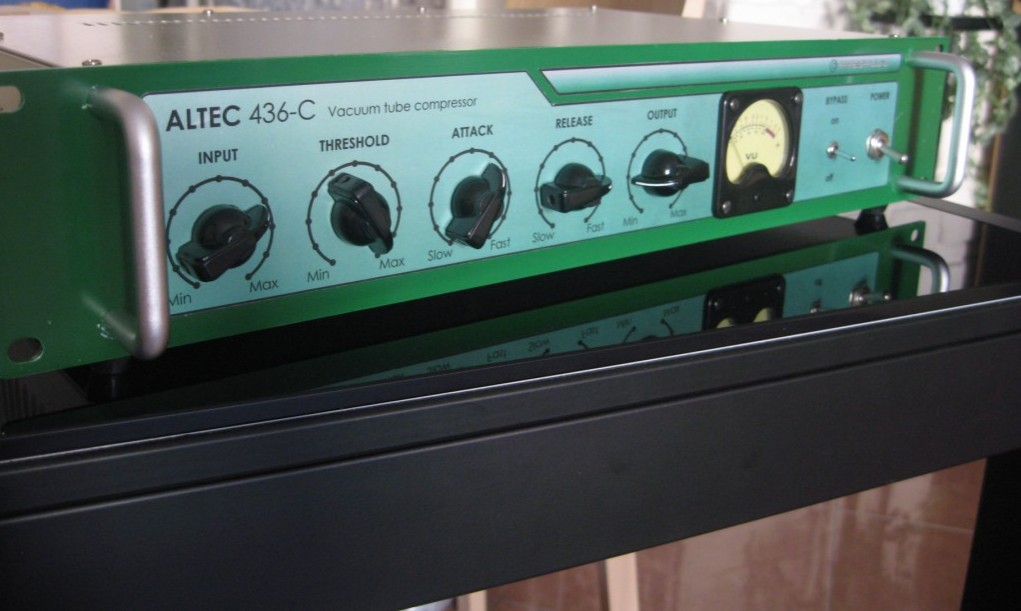

Vista frontale
![](images/IMG_3058.jpg)

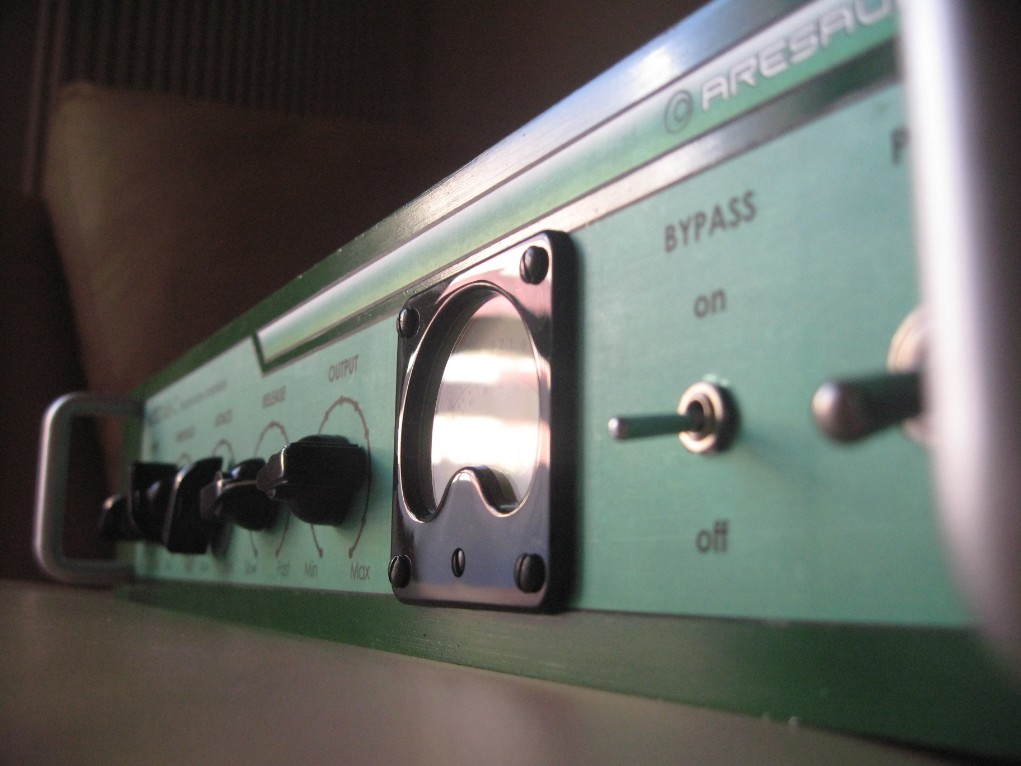

Dettaglio tubi
![](images/436cmodified-ok-ok-ok.jpg)

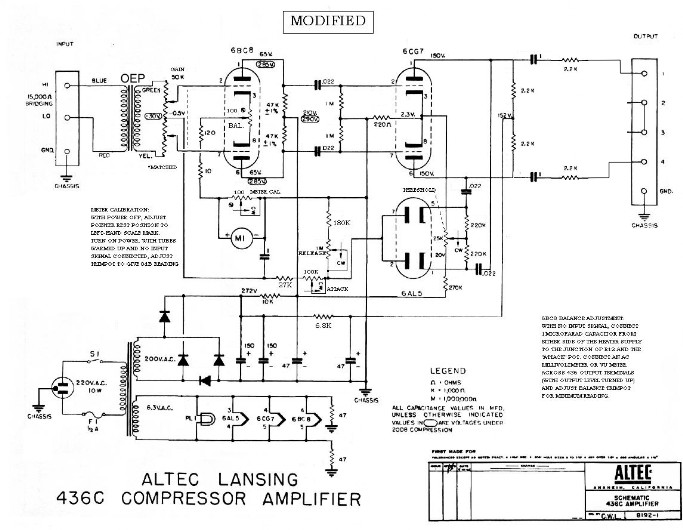

Schematic
![](images/AltecLayout.jpg)

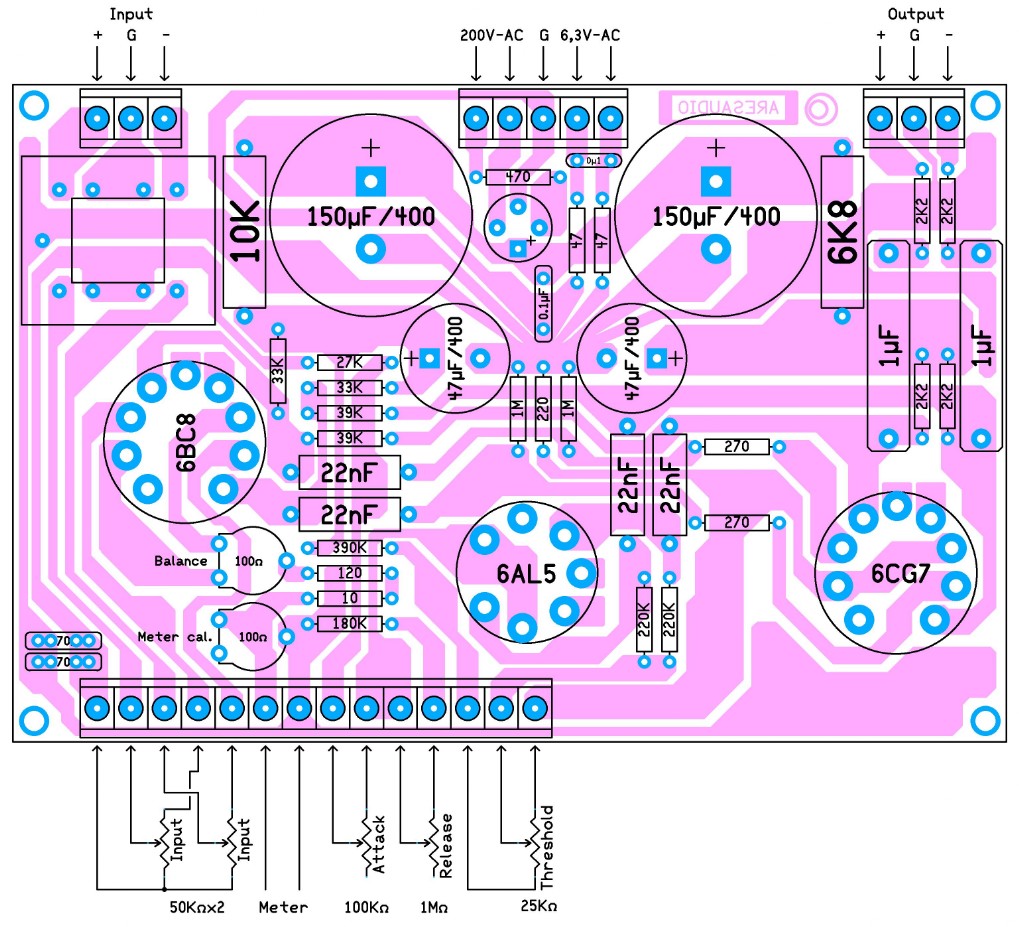

Top Layout

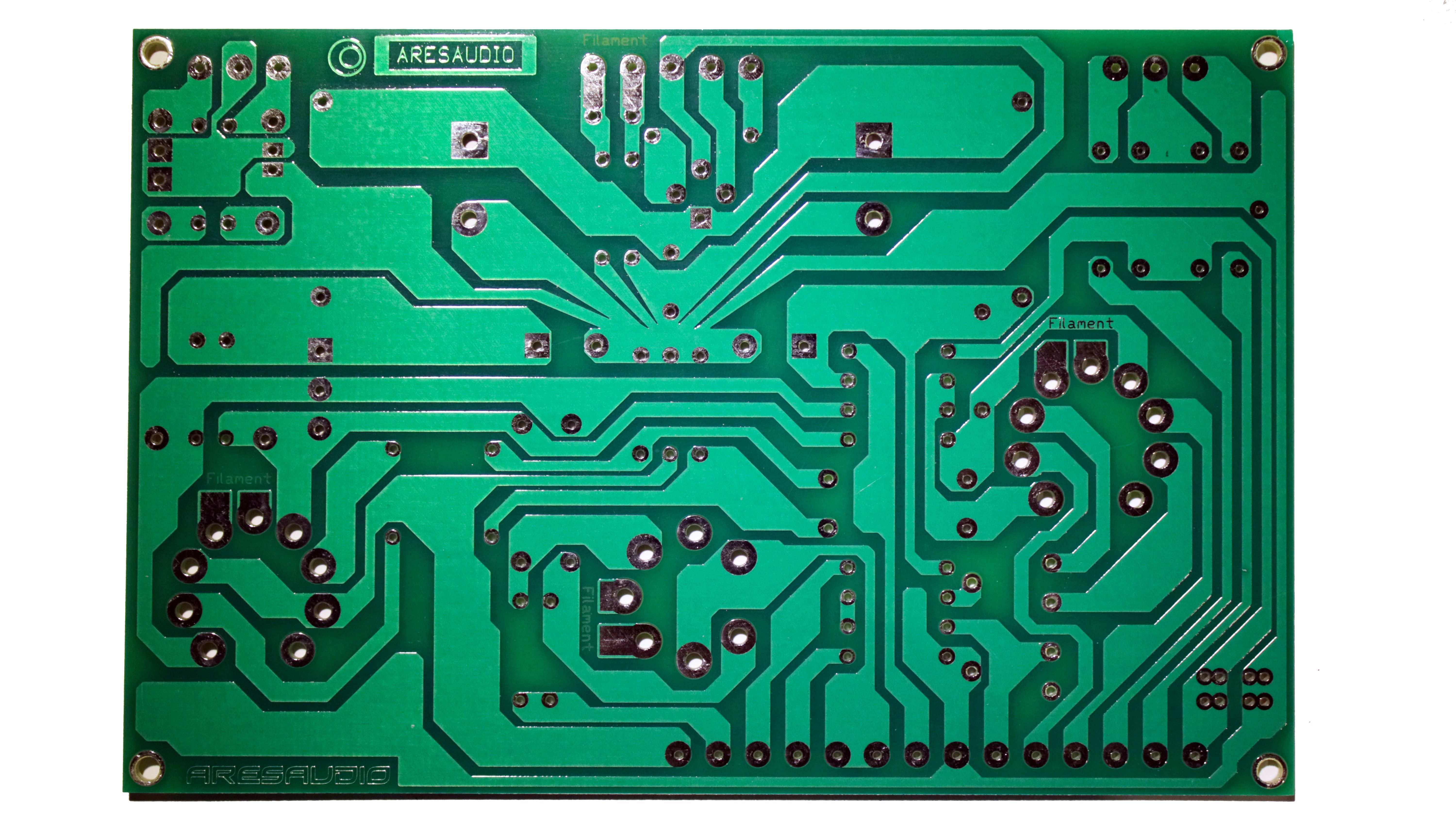

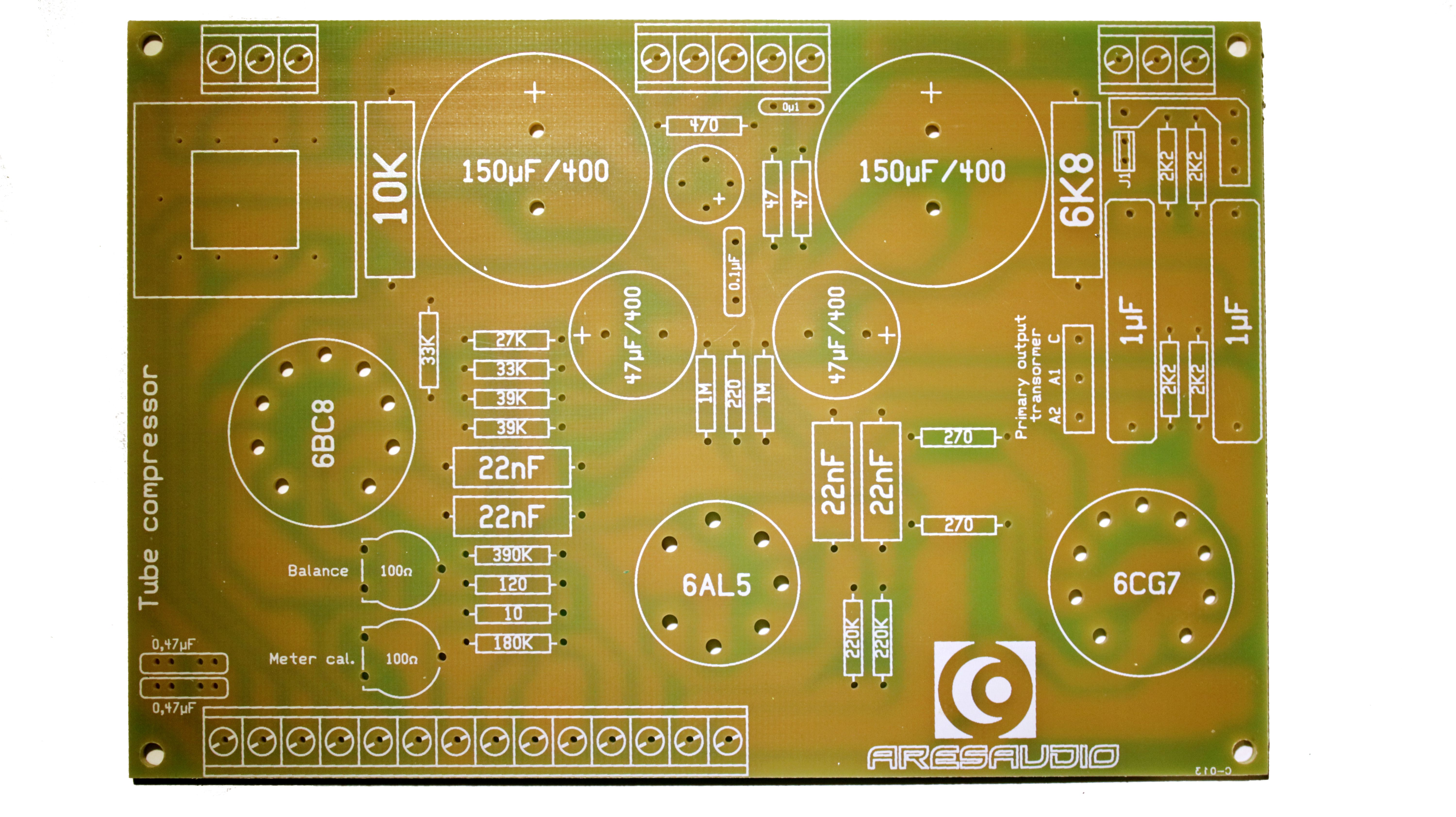

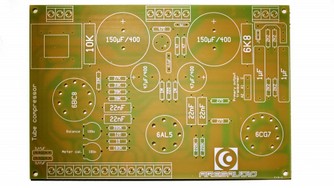

PCB
Main board
Datasheet
Download
