OTL Amplifier 8X

  OTL STEREO 8X

PotenteAffidabileFedele

Finale di potenza audio OTL che utilizza 8 tubi 6C33C di fabbricazione Russa, lo stadio pre ha un tubo ECC83 e due EF86 come driver per lo stadio di potenza, lo schema è stato progettato da Tim Mellow e la potenza dichiarata è di 50W per canale su un carico di 8 Ohm e la distorsione si attesta sui 0,007% con un feedback di 26dB. A differenza dello schema originale sull'alimentatore sono state effettuate alcune modifiche come la sostituzione delle batterie dei 4 condensatori in serie per ramo sull'anodica (3400 uF totali) con un paio di condensatori in parallelo per ogni ramo per un totale di 4000uF inoltre su ogni fornitura di corrente è stato inserito un fusibile di protezione. In fondo pagina troverete un link dove potersi scaricare l'articolo originale tradotto in italiano. Per questo progetto sono stati realizzati PCB di alta qualità in FR4 da 2mm di spessore e con finitura gold immersion.
60W - 8 Ohm model

PCB

Drivers
Alimentatore

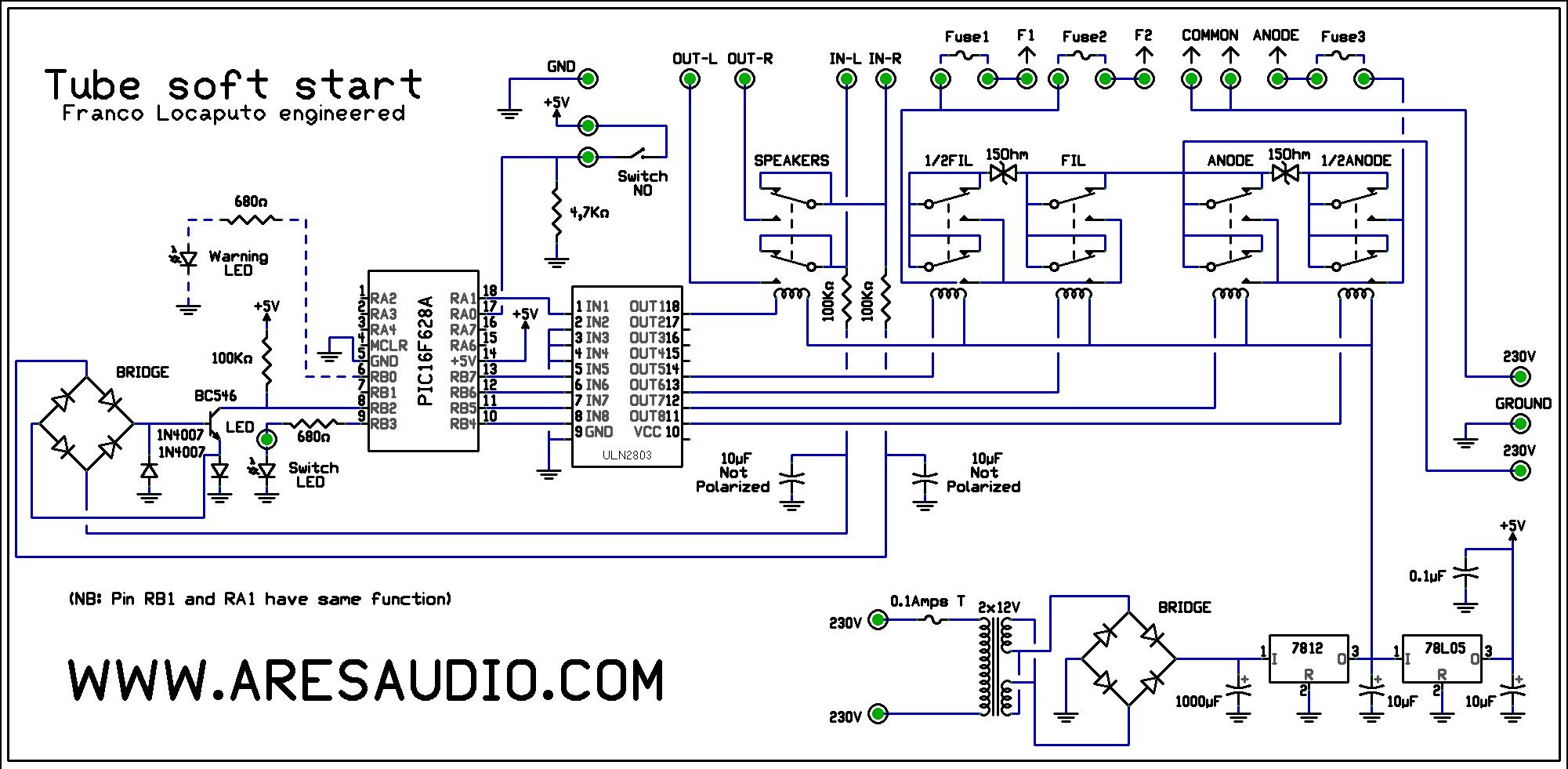

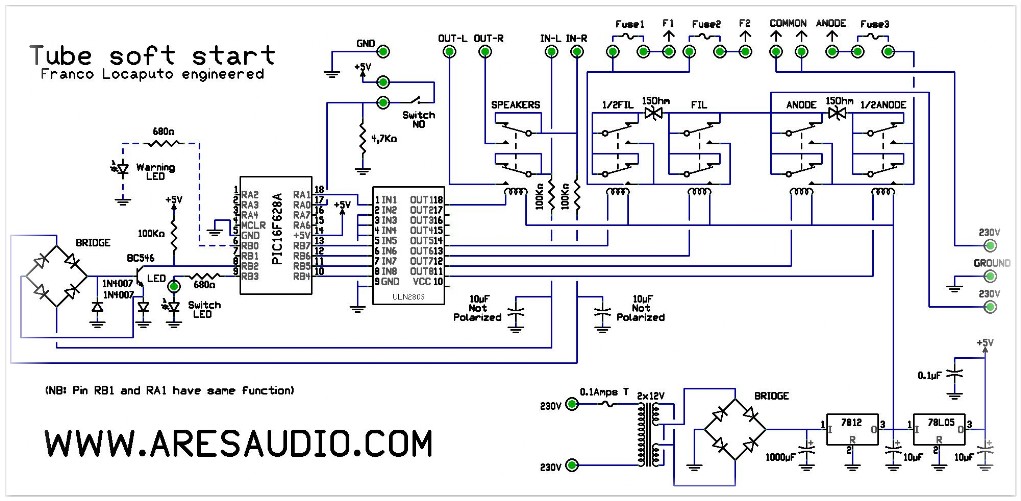

SoftStart/Protezioni

Media

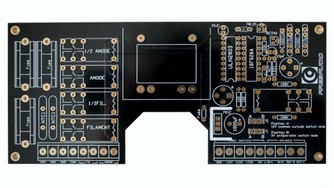

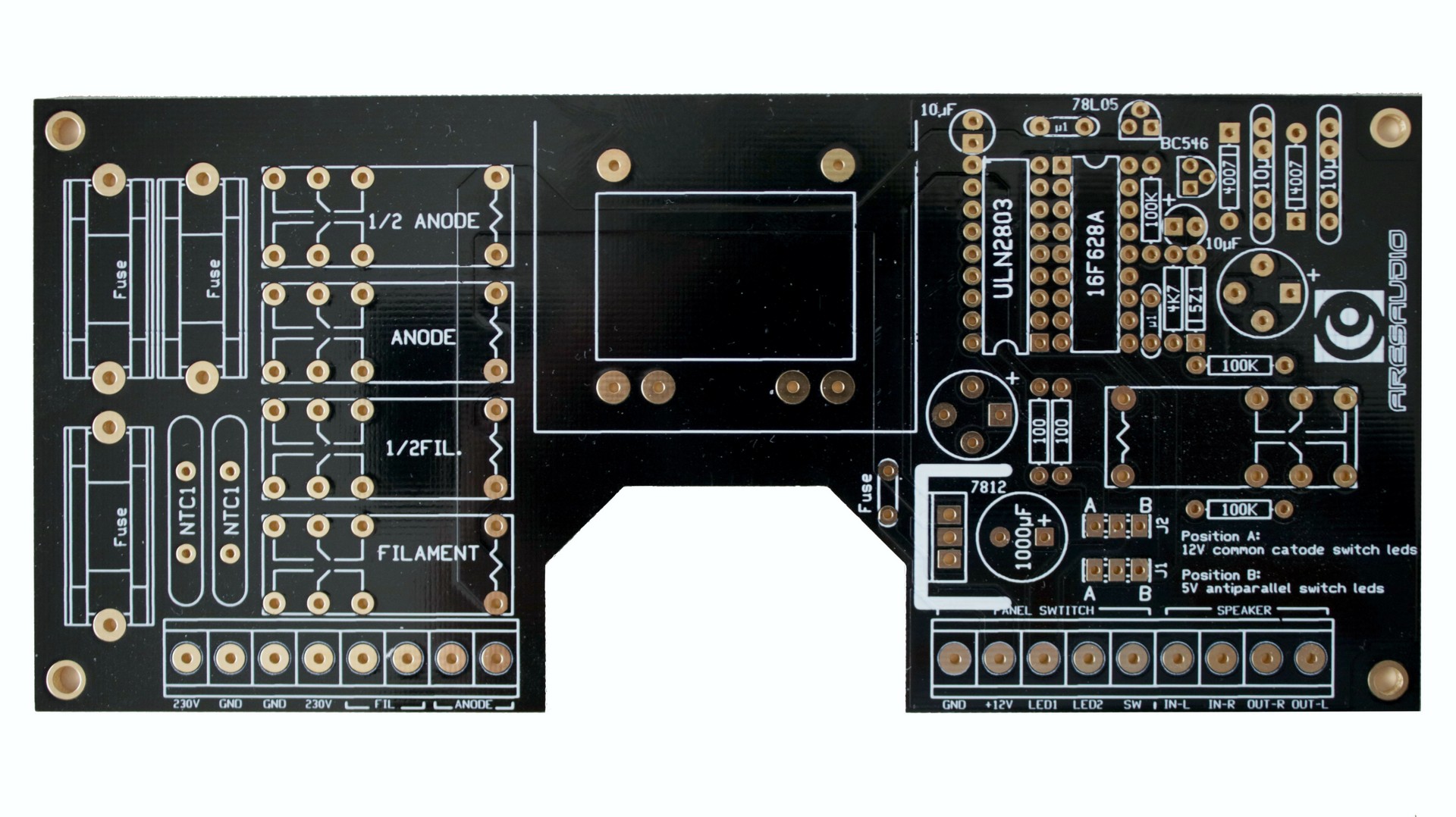

PCB SOFT START/PROTEZIONI dual layer FR4 con finitura Gold Immersion

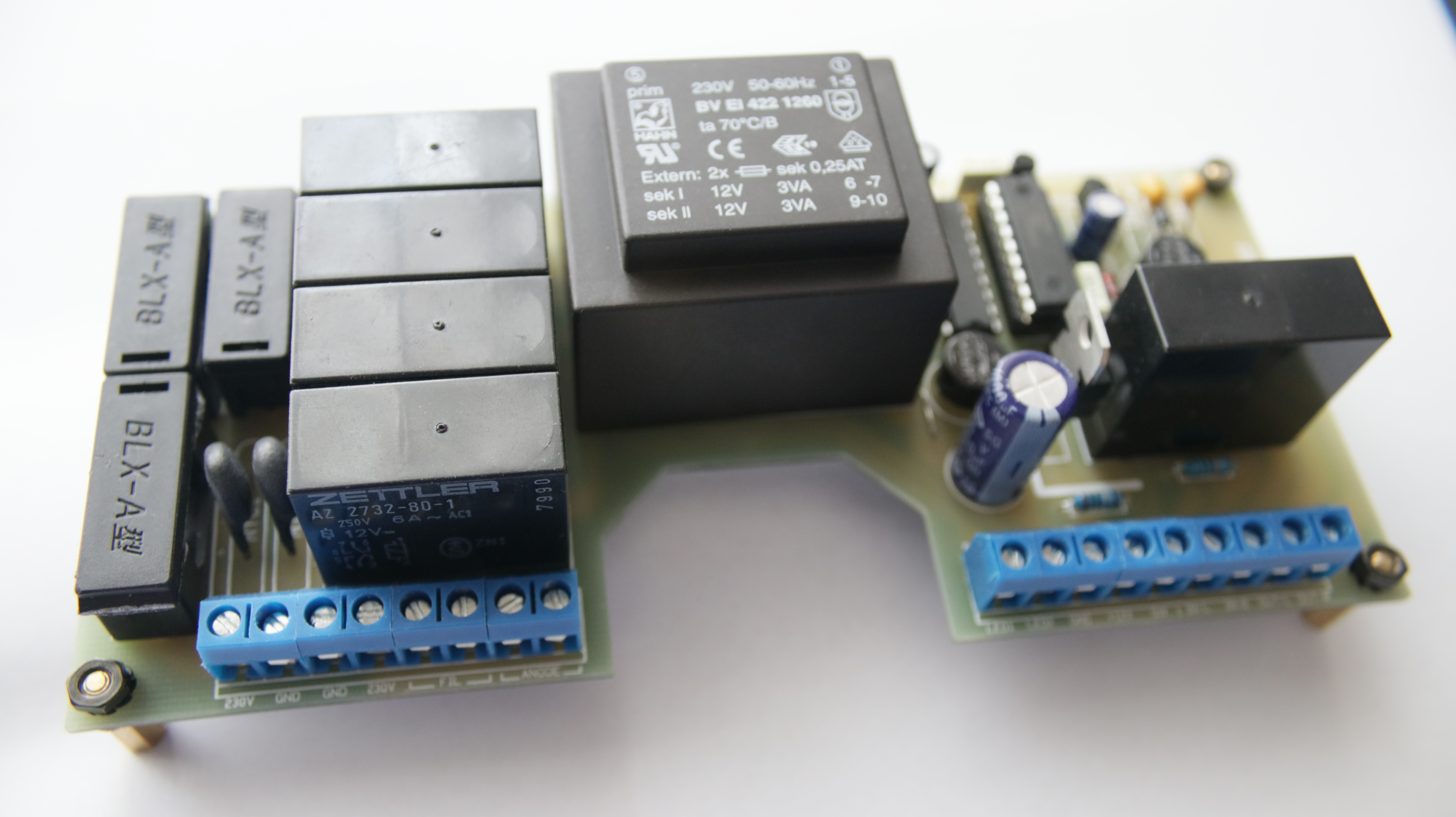

Scheda SOFT START/PROTEZIONI

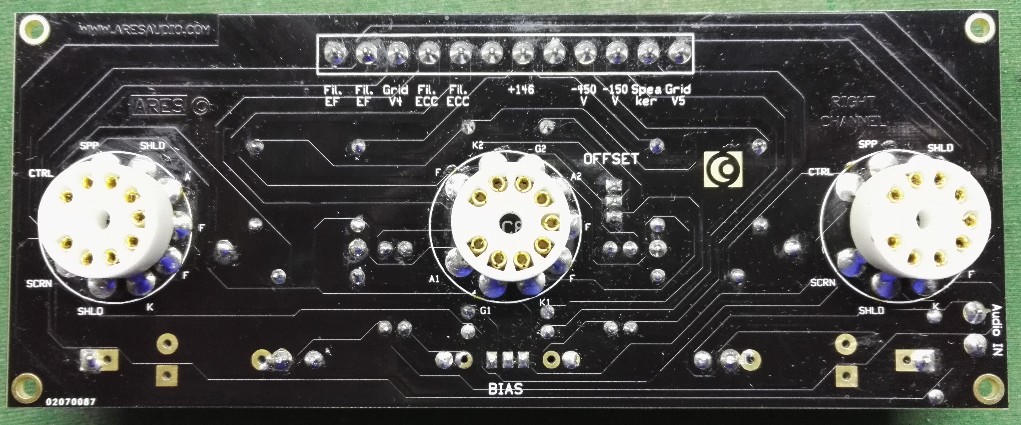

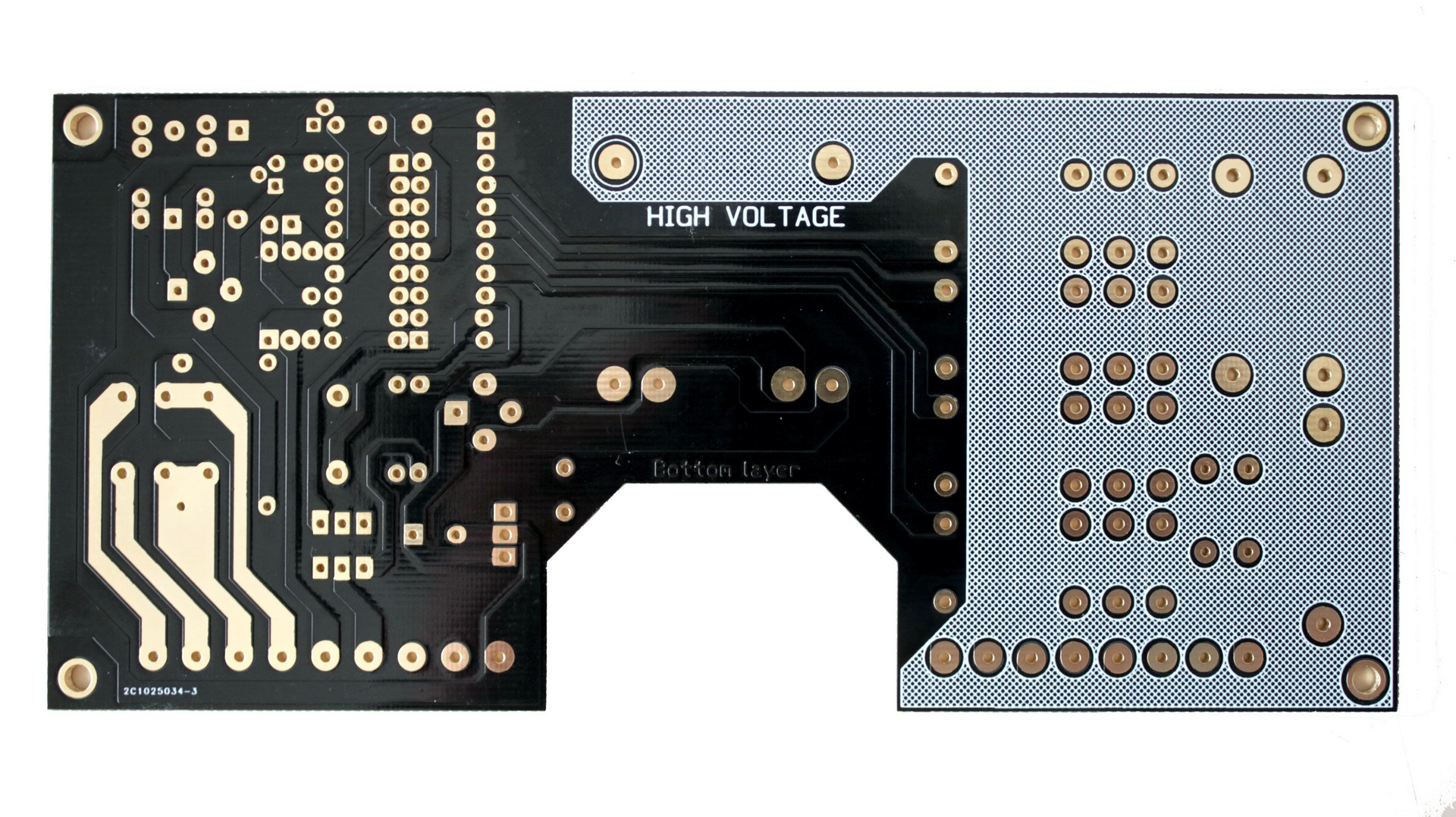

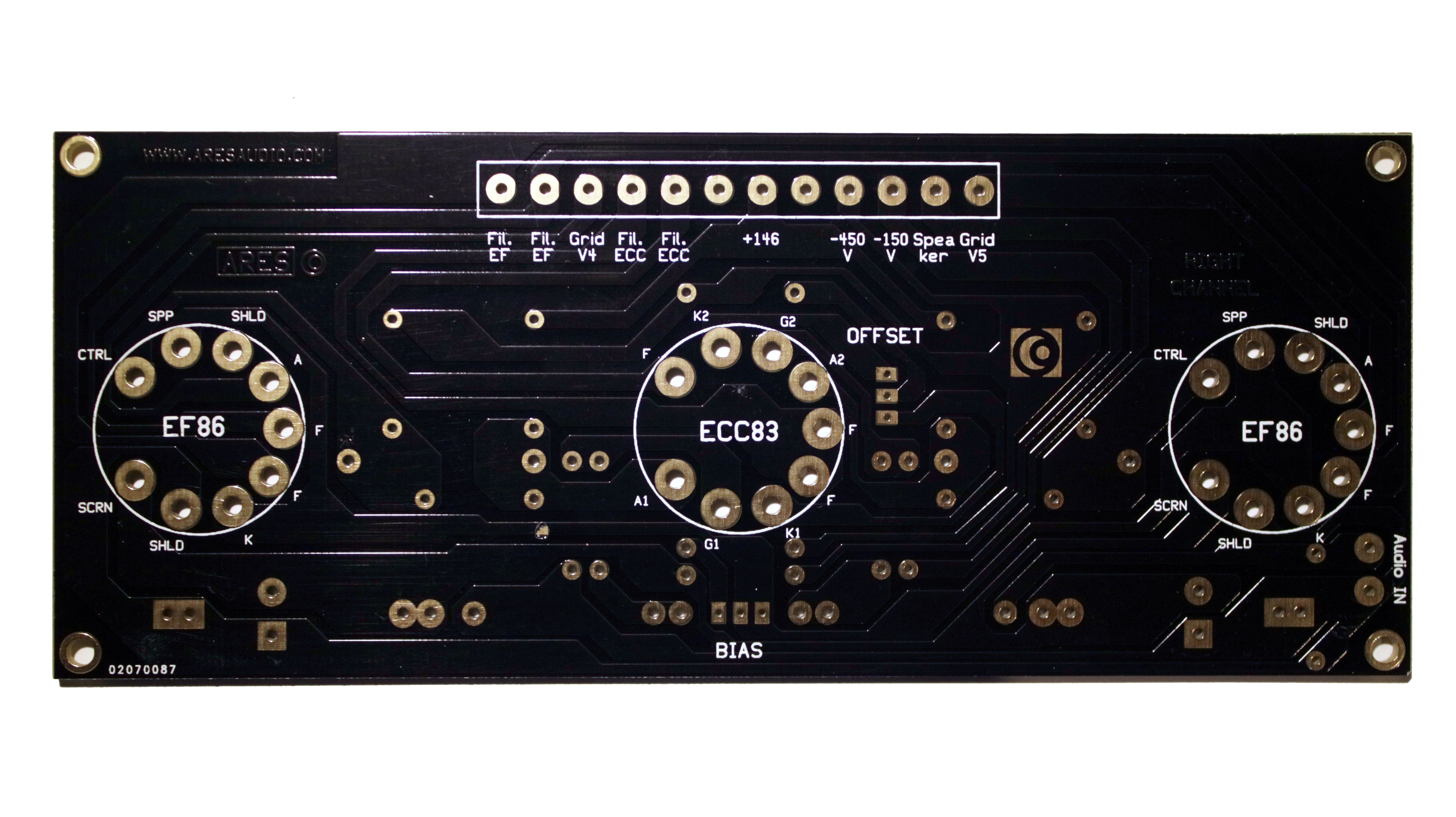

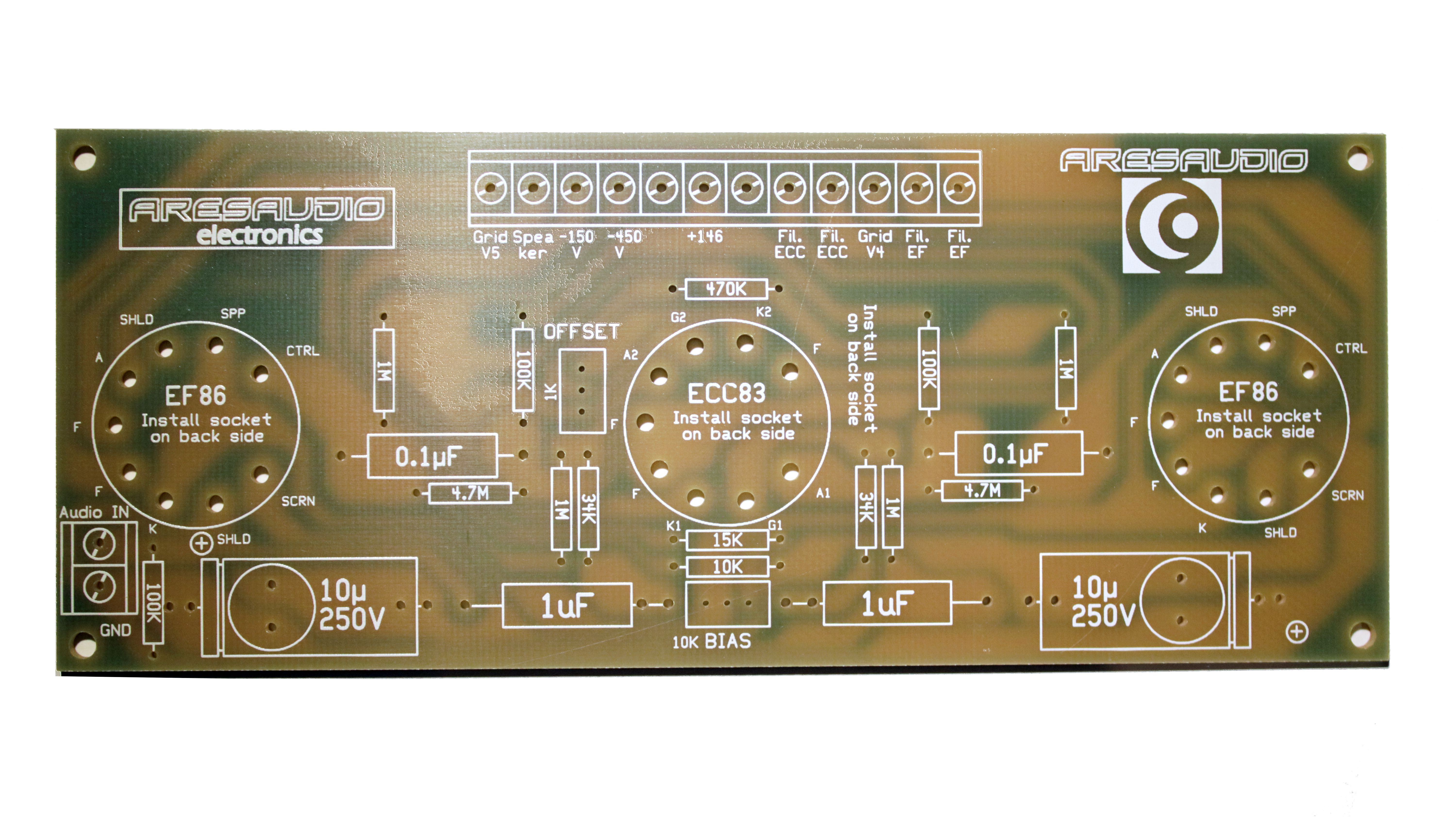

PCB DRIVER lato saldature dual layer FR4 con finitura Gold Immersion
Scheda Driver

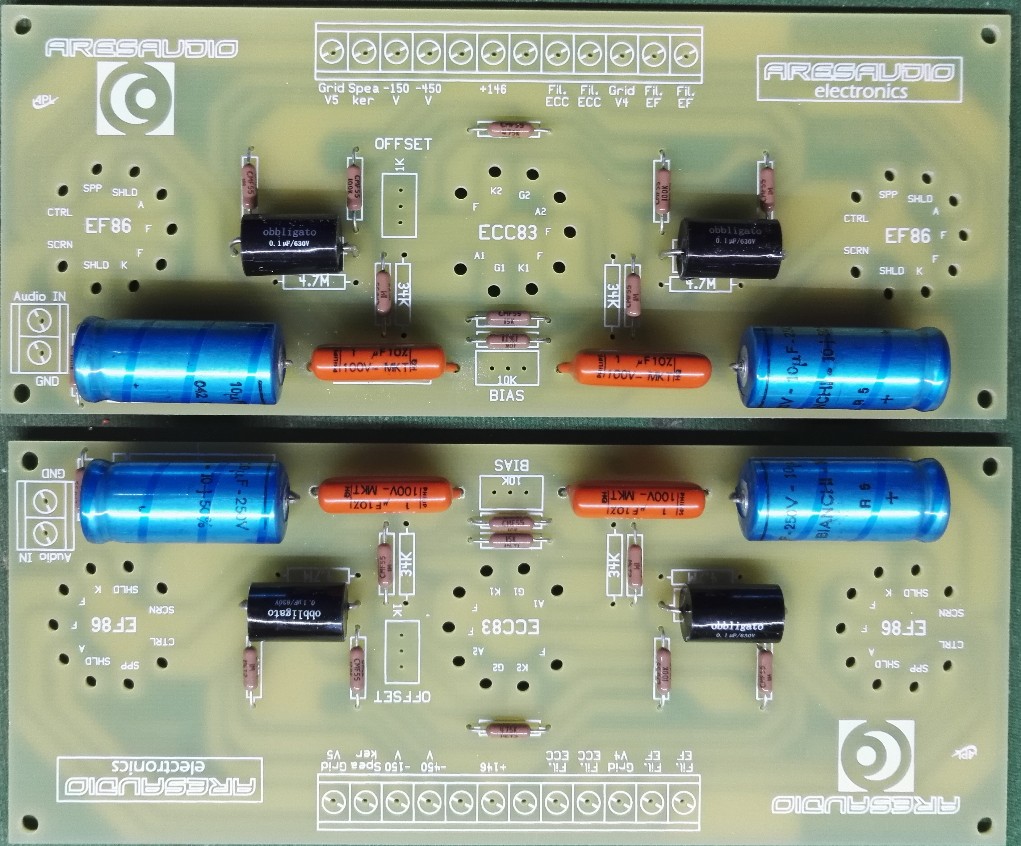

PCB DRIVER lato componenti parzialmente popolata
Schede driver in assemblaggio

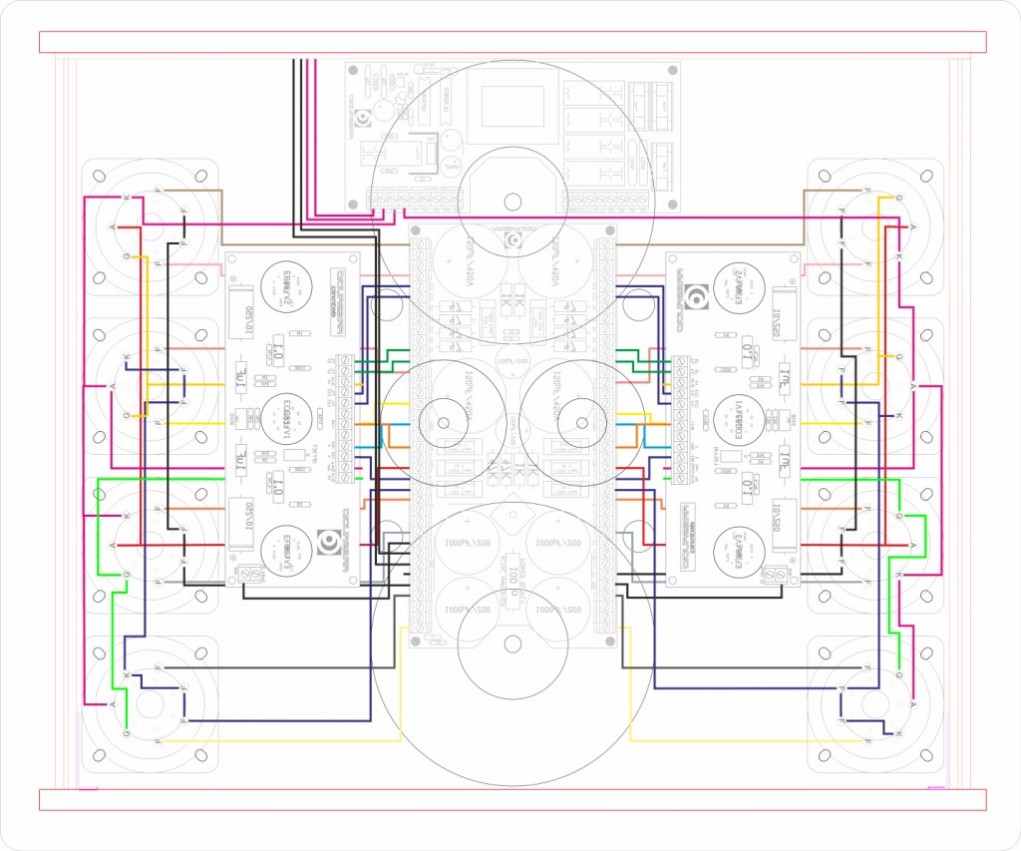

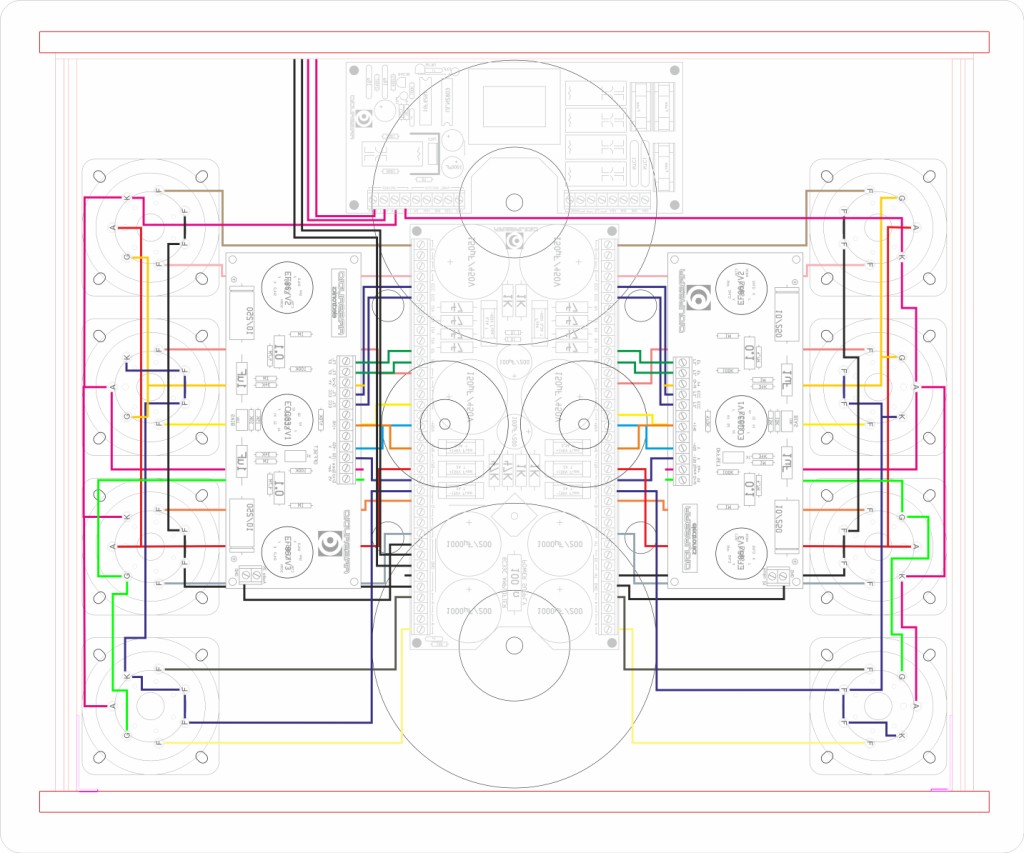

Preliminare cablaggio interno

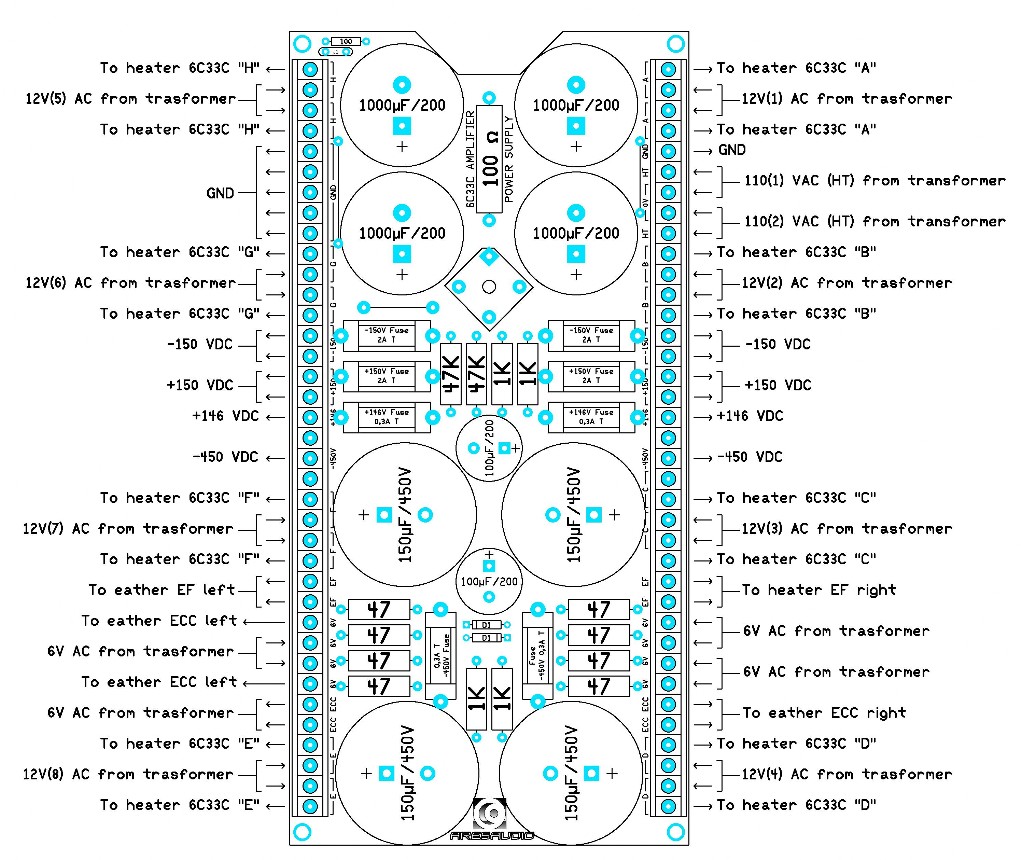

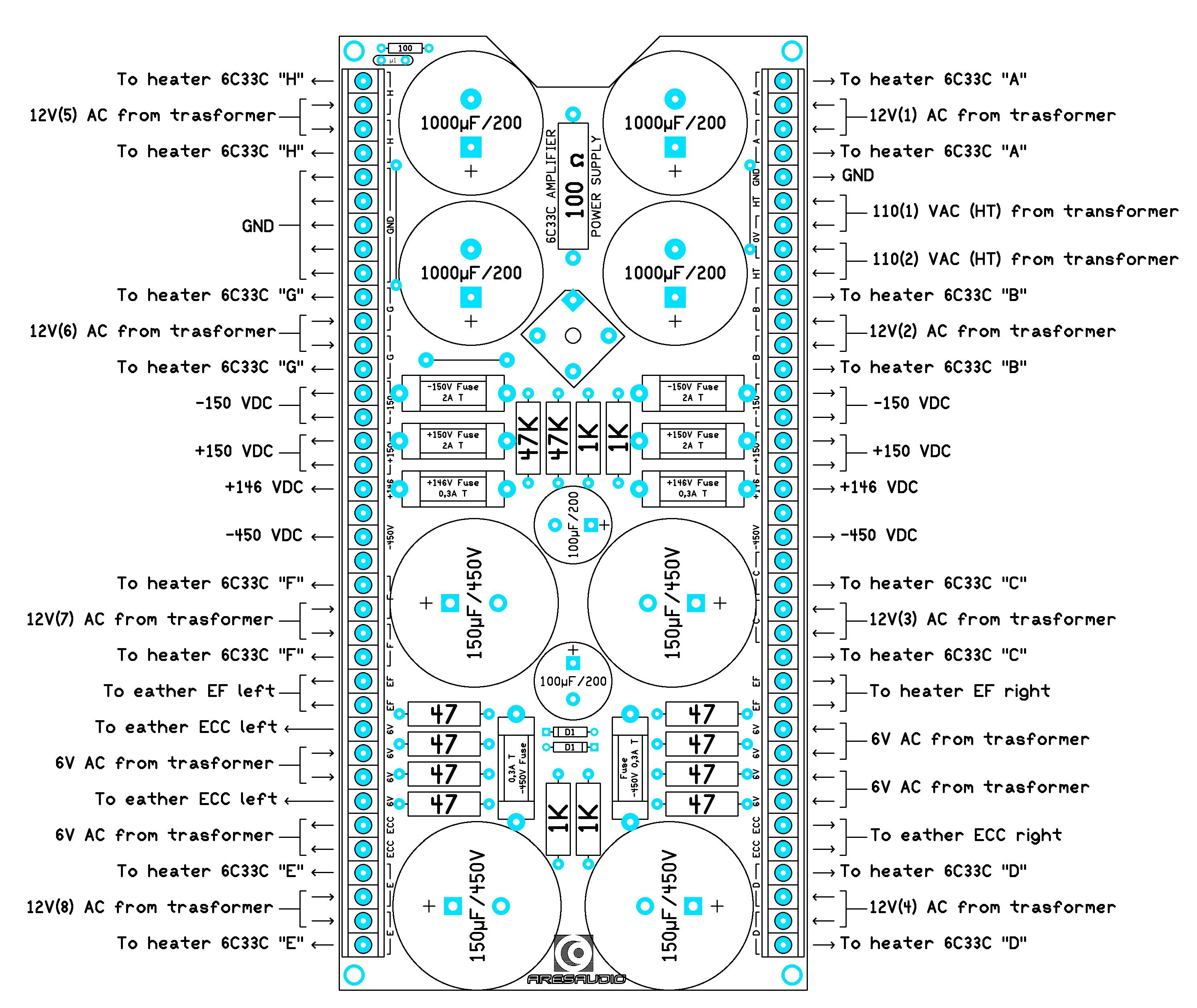

Cablaggio scheda alimentatrice

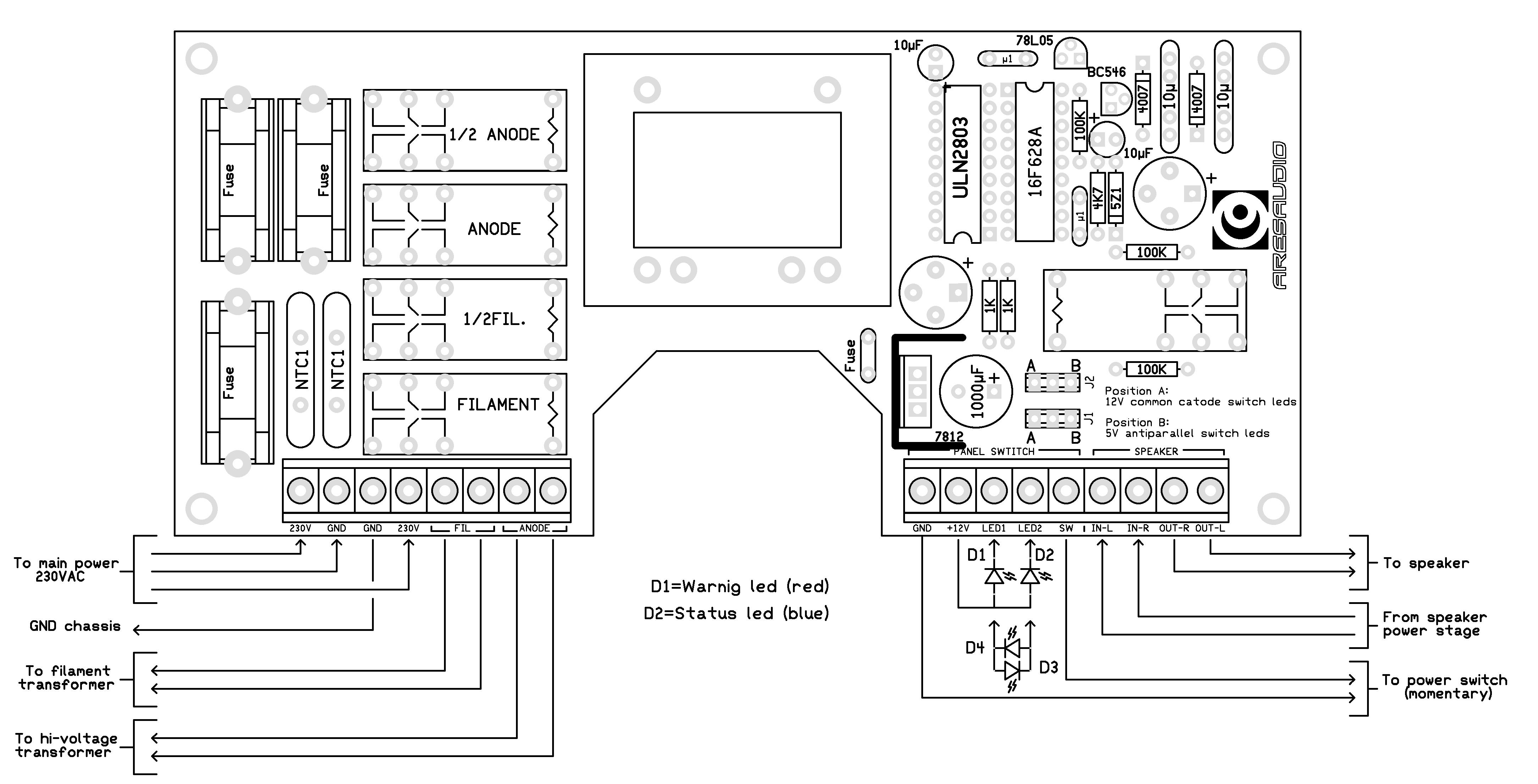

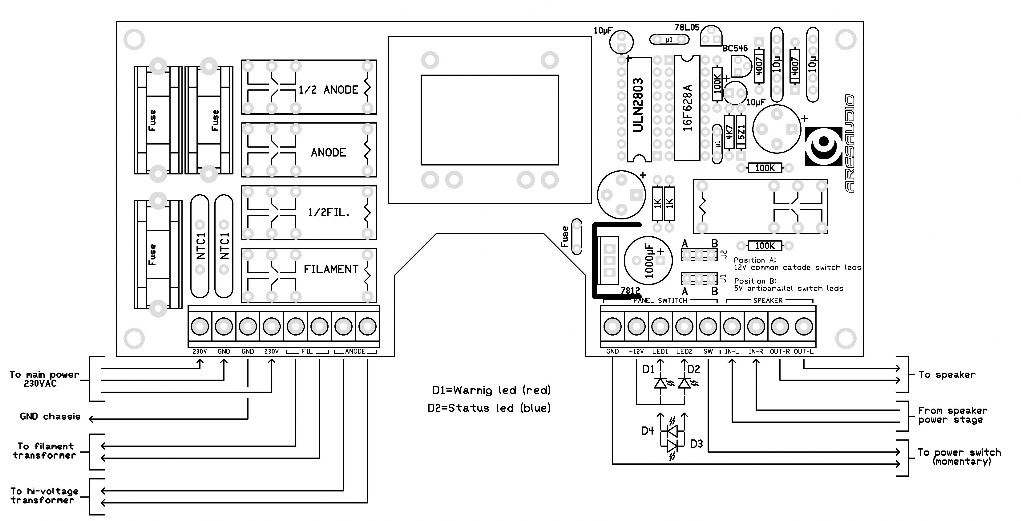

Cablaggio scheda SoftStart/Protezioni

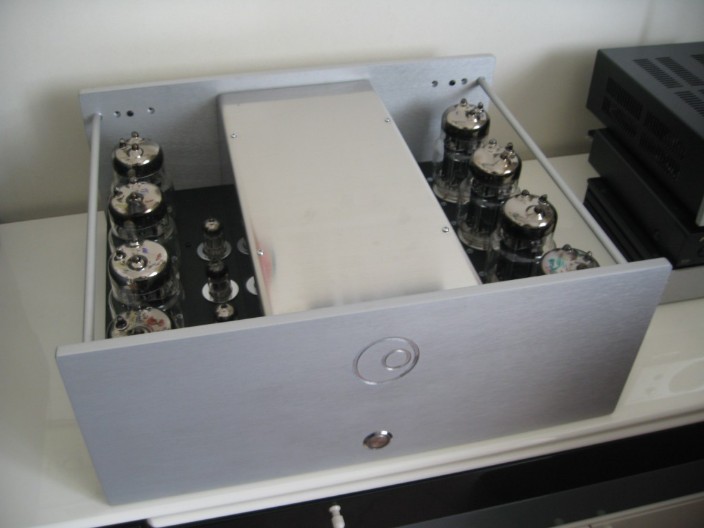

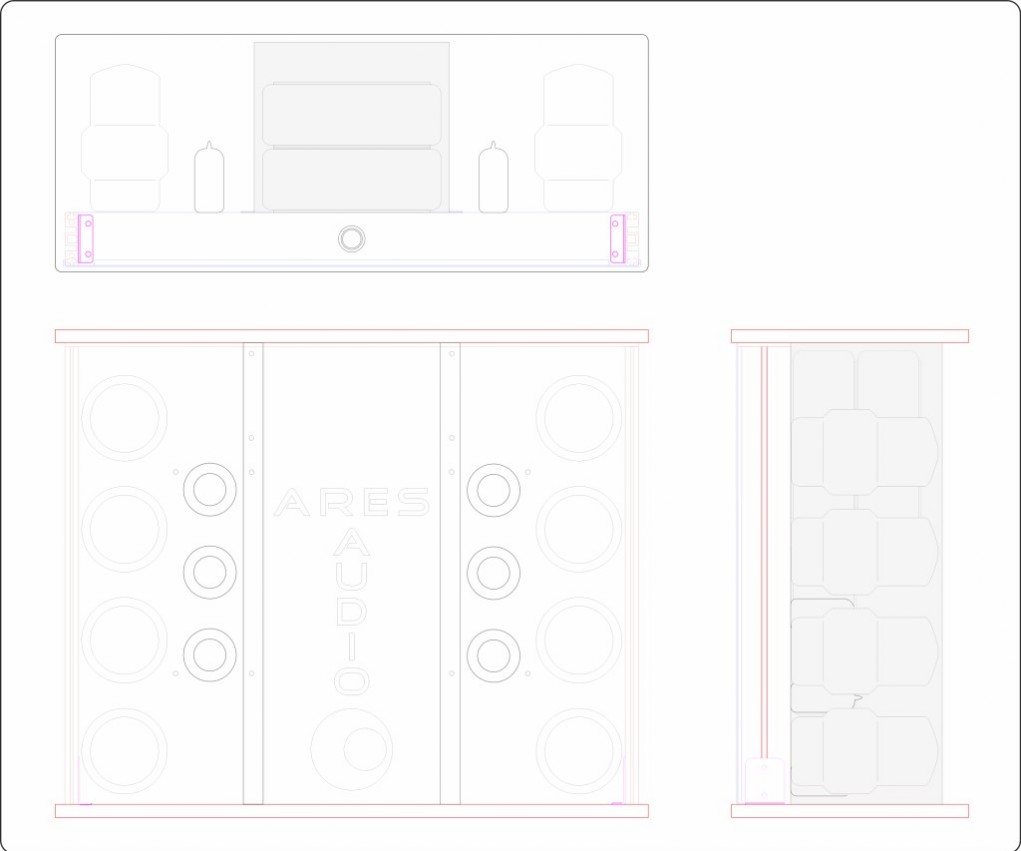

Disegno finito

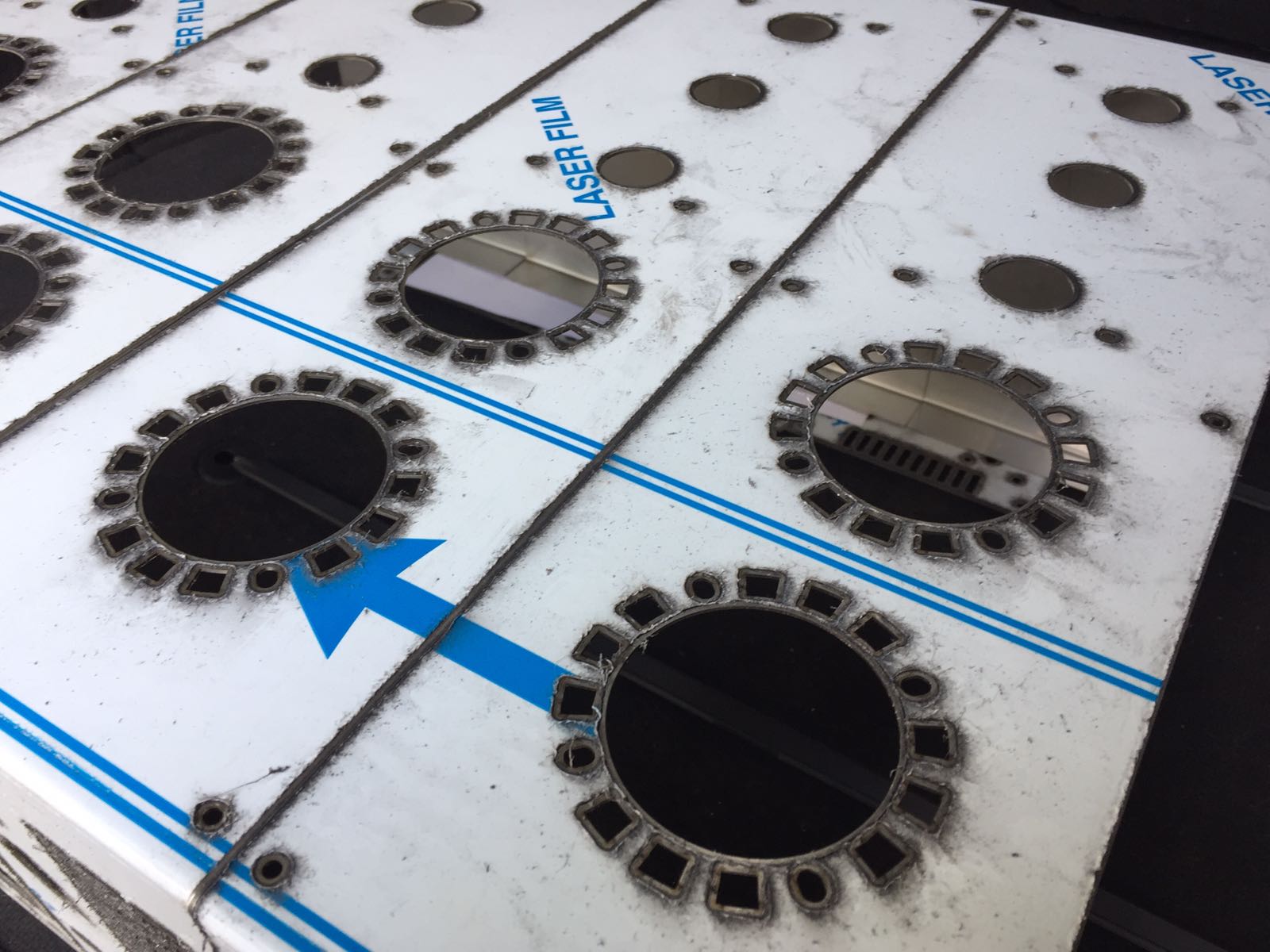

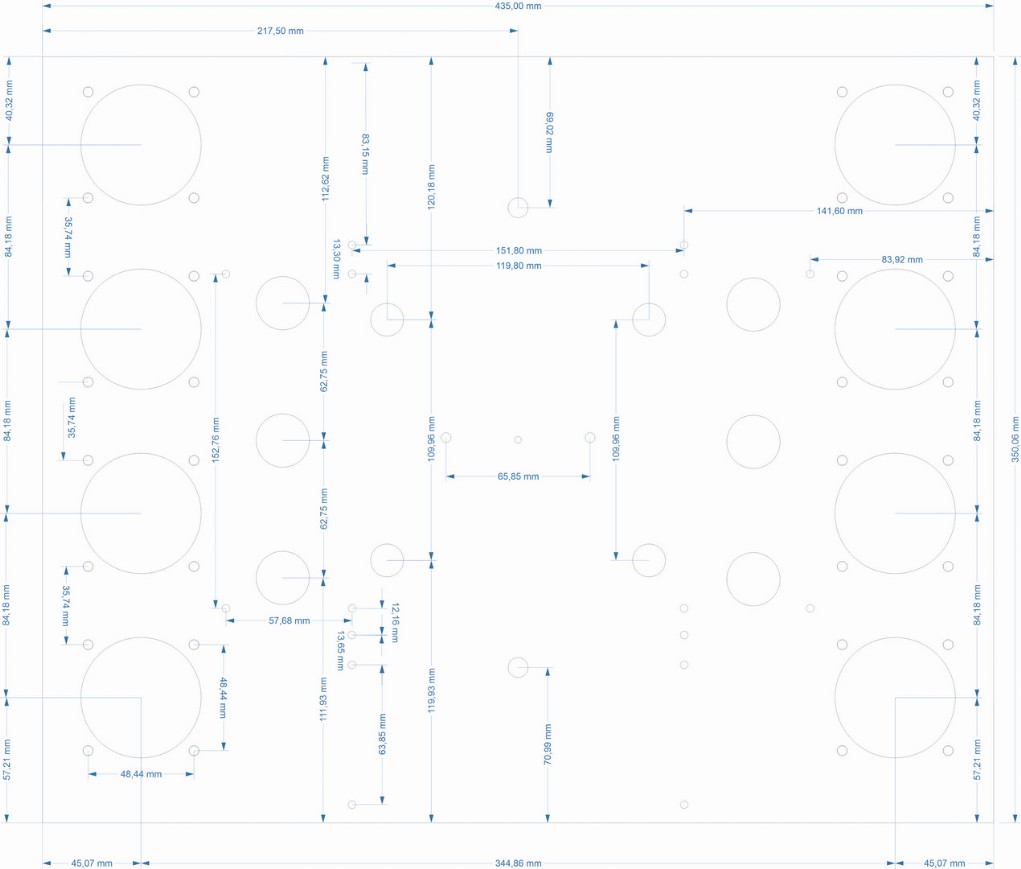

Piano di foratura pannello

Tecnica

Tecnica

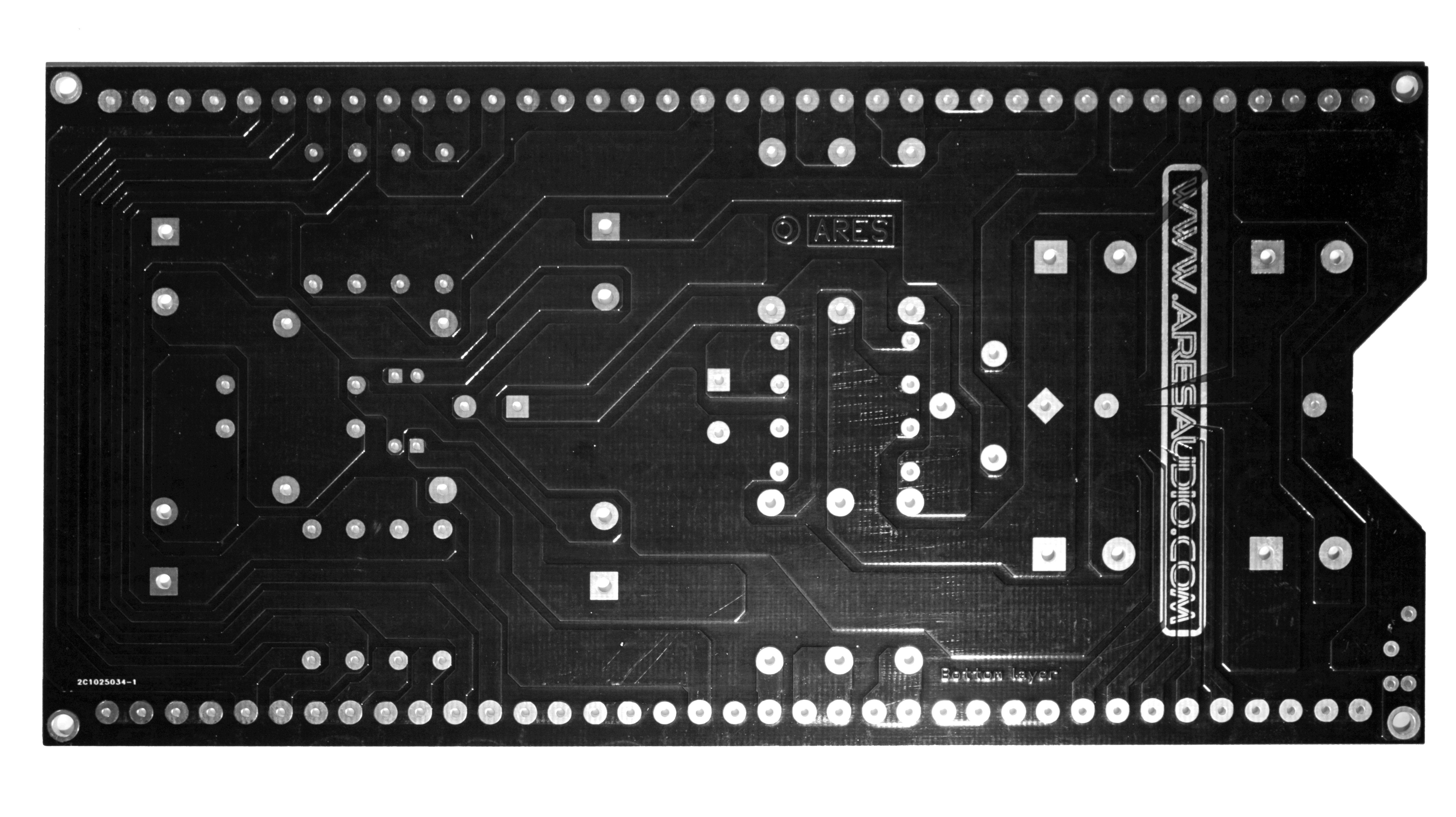

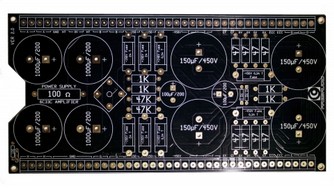

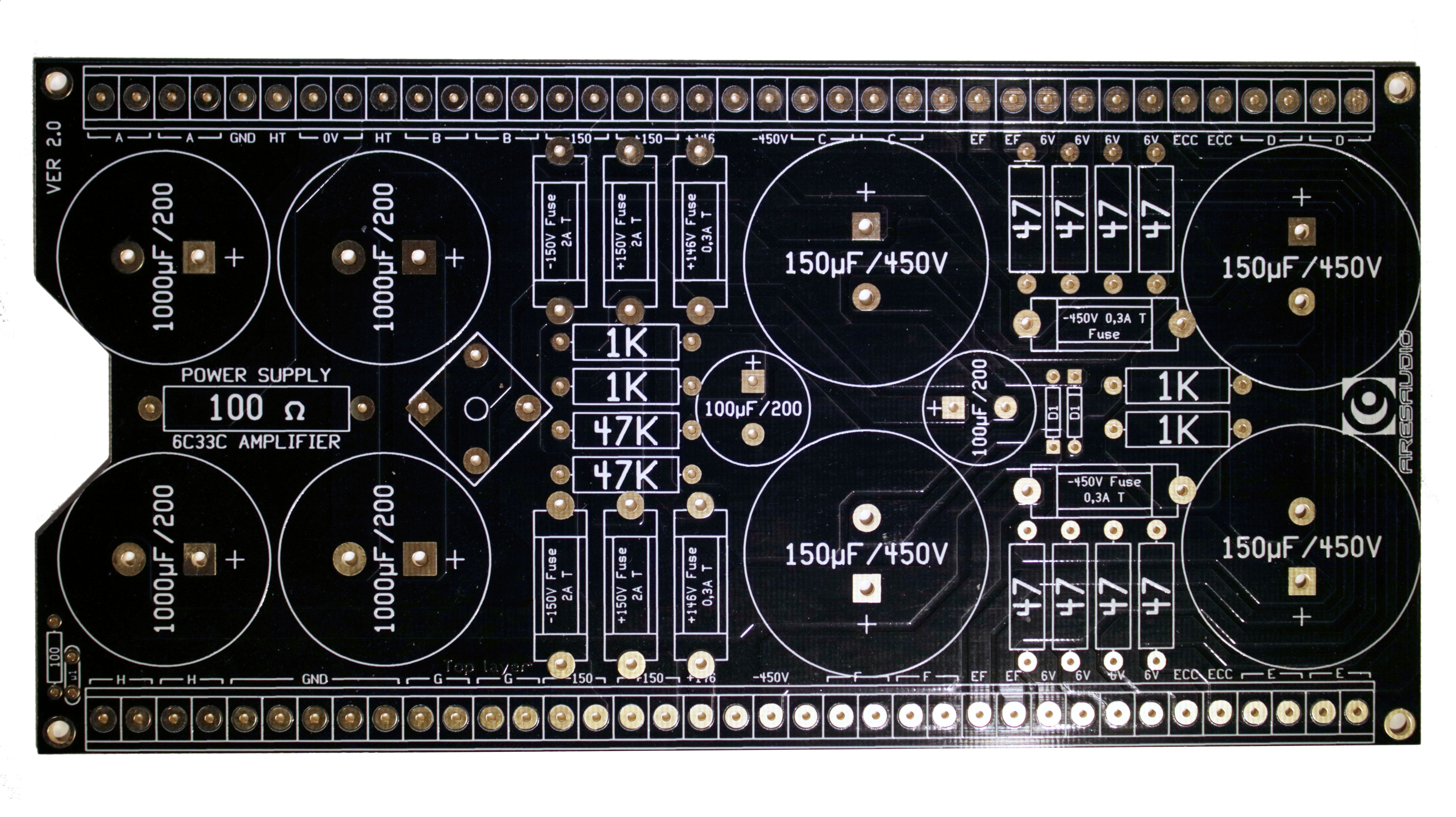

Layout PCB Alimentatore

Datasheet

Download
