ARES V4

  OTL ARES V4

PotenteAffidabileFedele

Versione dual mono con alimentazione, drivers e softStart/Protezioni tutto su di un'unicco PCB multilayer. Con questa scheda è possibile realizzare un amplificatore valvolare OTL in maniera semplicissima, basterà cablare soltanto gli 8 oppure 4 sockets per le 6C33C, ingressi ed uscite audio, il pulsante di accensione ed i terminali dei trasformatori di alimentazione.
Tutto è chiaramente indicato sulla scheda ed è molto difficile fare errori nel cablaggio. Sono disponibili anche i due trasformatori custom di alimentazione che questo amplificatore necessita.
Con il software avanzato presente nel microcontroller di gestione sarà possibile, nel caso di utilizzo ad 8 tubi, selezionare la potenza d'uscita a 25W oppure 50W RMS disattivando o attivando 4 degli 8 tubi presenti a seconda delle nostre necessità di ascolto.
Ulteriore aggiornamento è stato fatto nella sezione di uscita che adesso impiega un relè di inserzione carico da 30A, mentre la sezione di ingresso prevede adesso la possibilità di collegamenti bilanciati  e/o sbilanciati.
Per questo progetto sono stati realizzati PCB di alta qualità in FR4 da 2mm di spessore a 4 layer e con finitura gold immersion.
25/50W - 8 Ohm model

Media

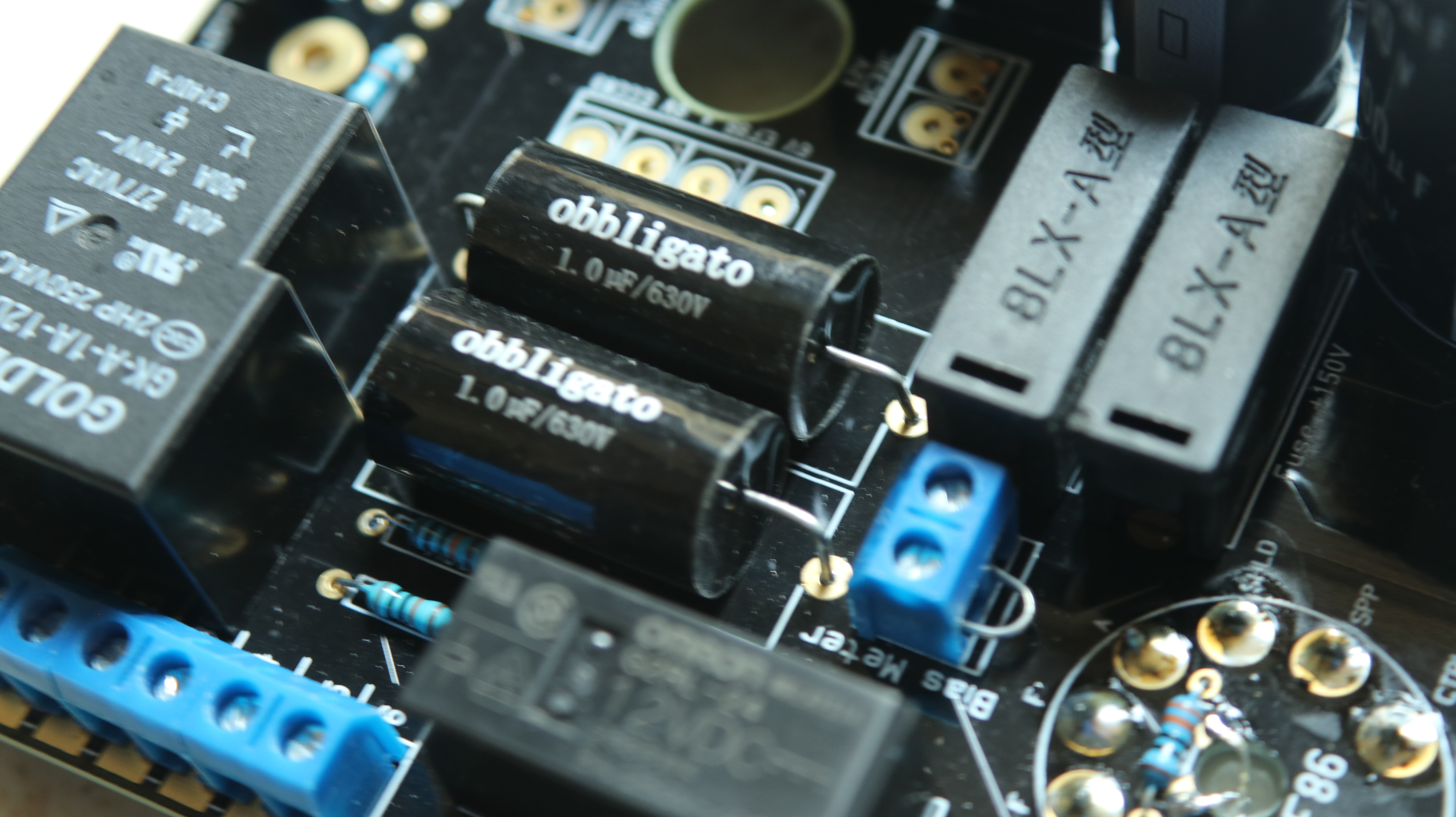

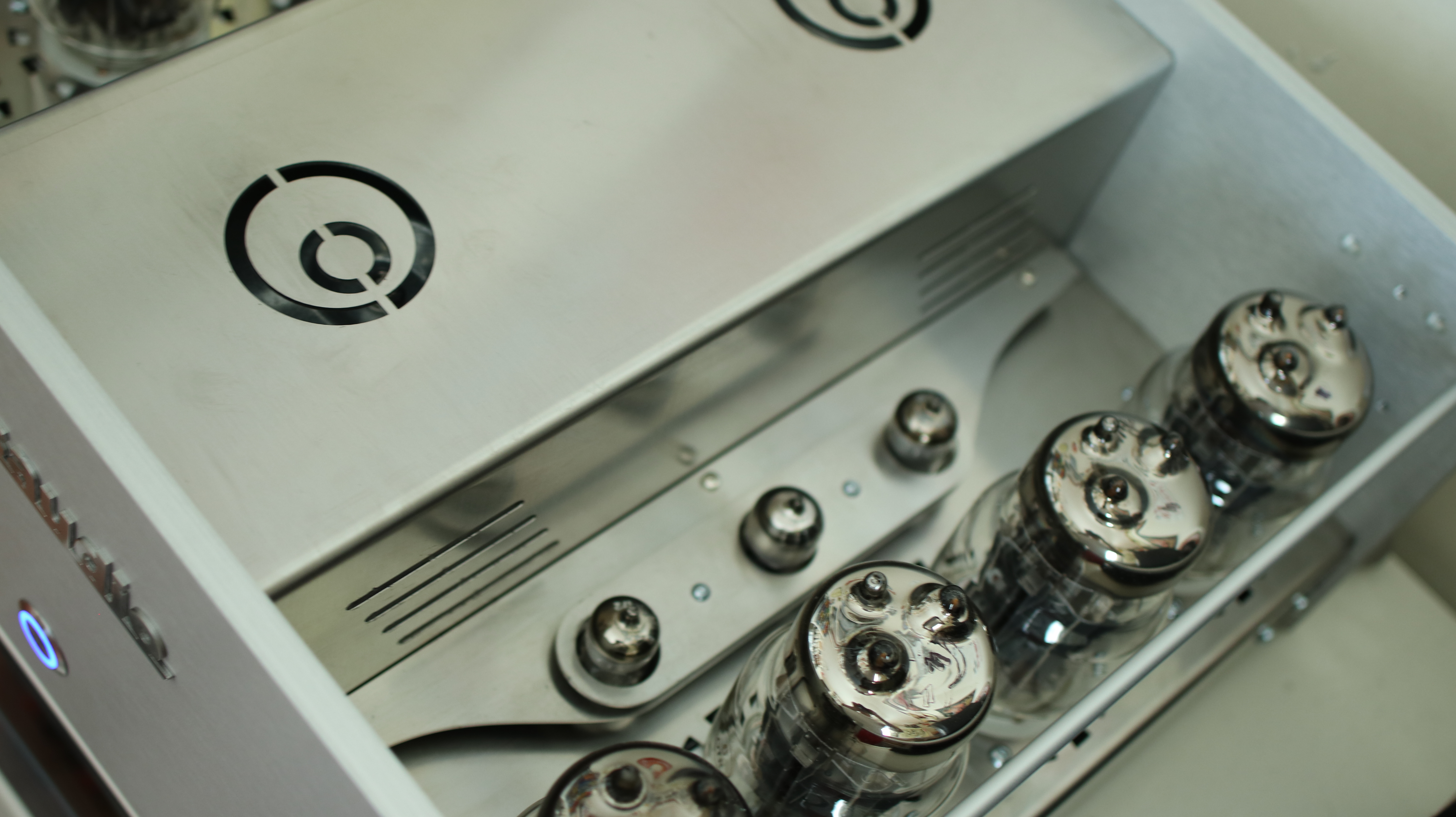

Dettaglio

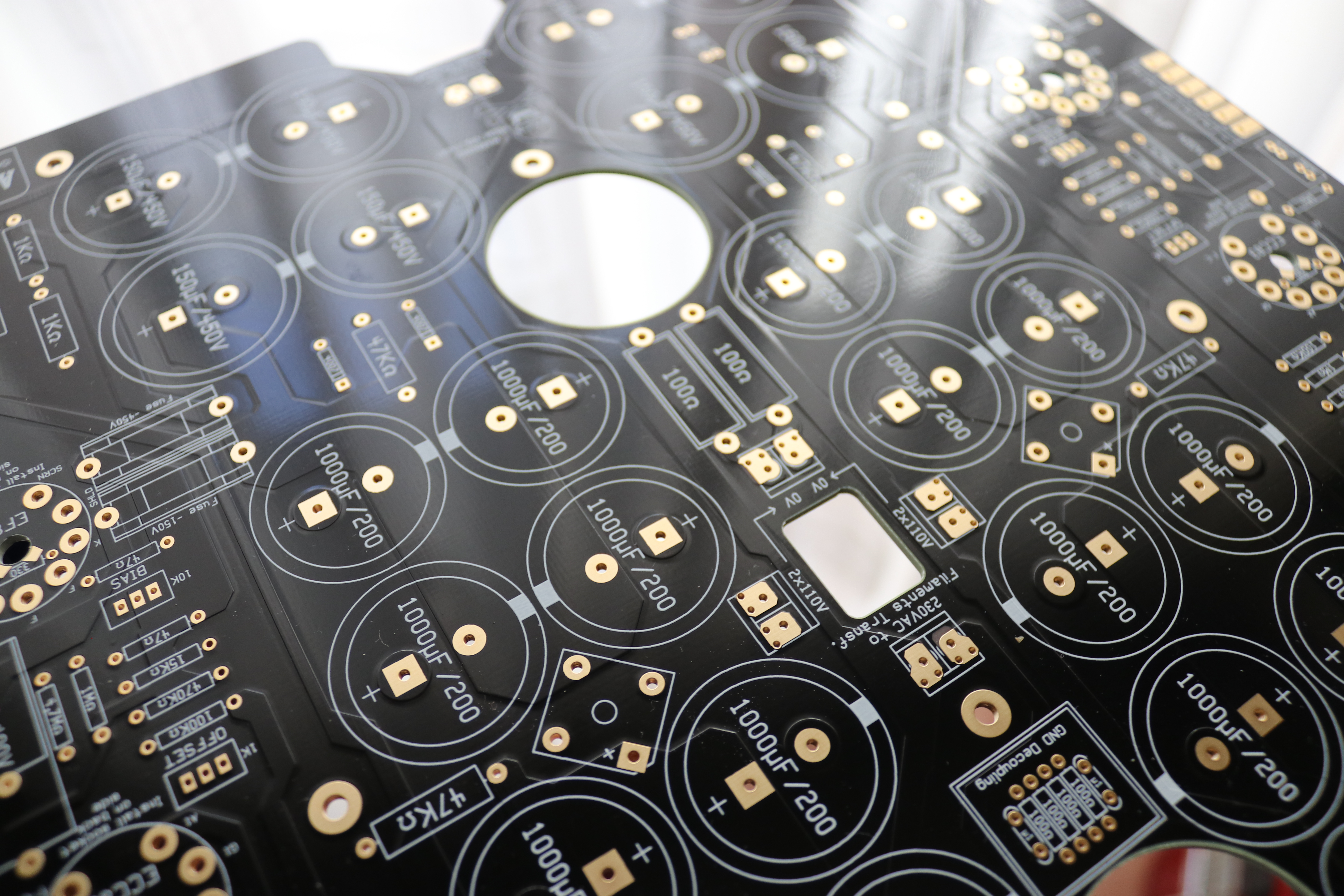

Dettaglio PCB

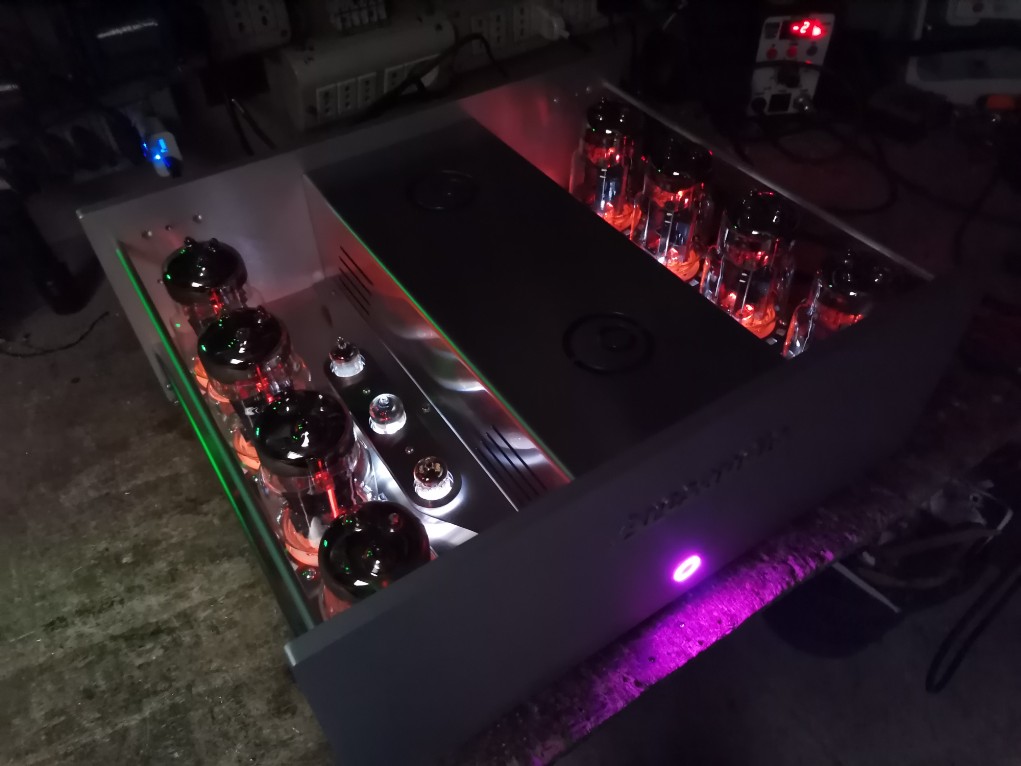

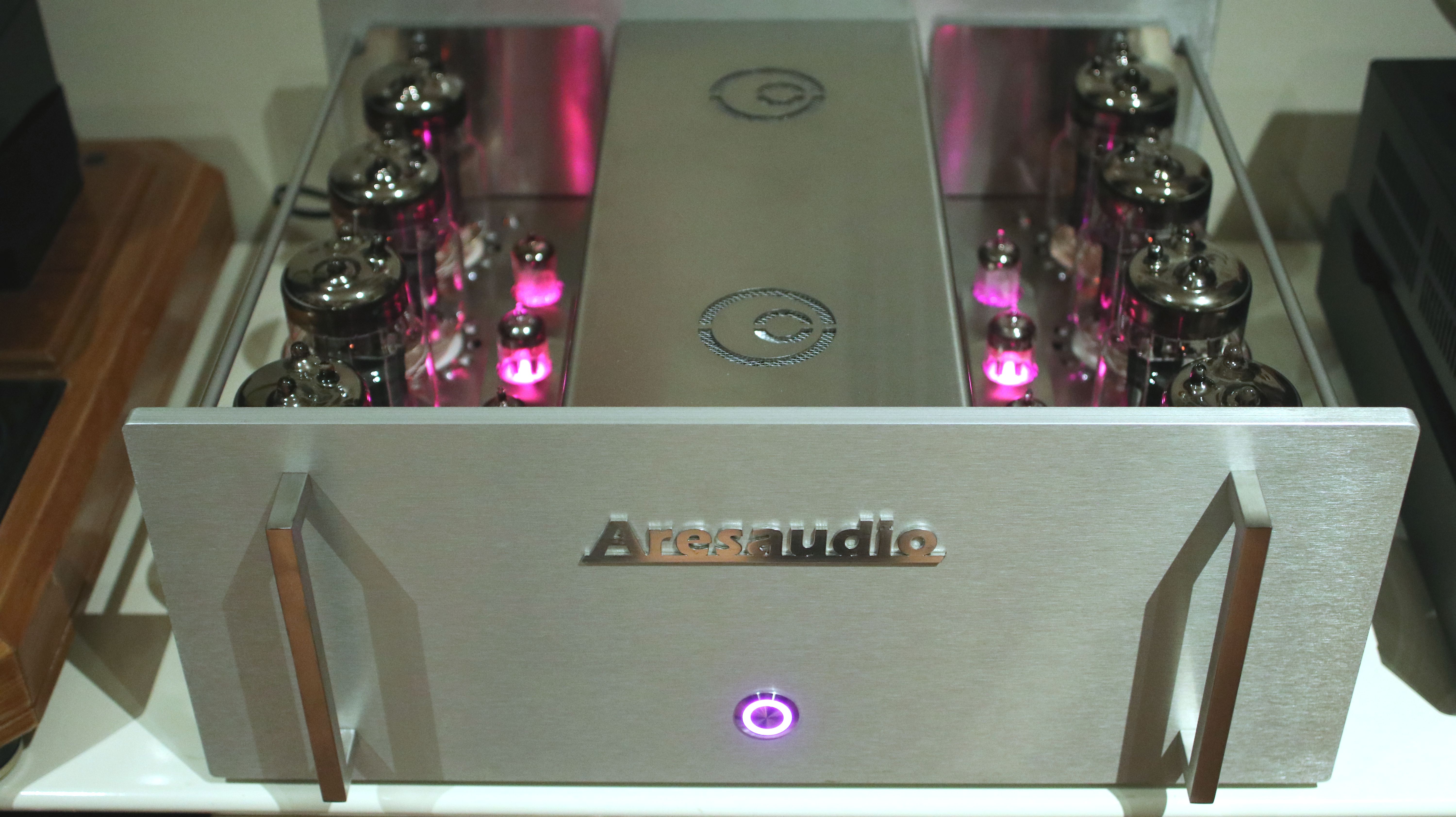

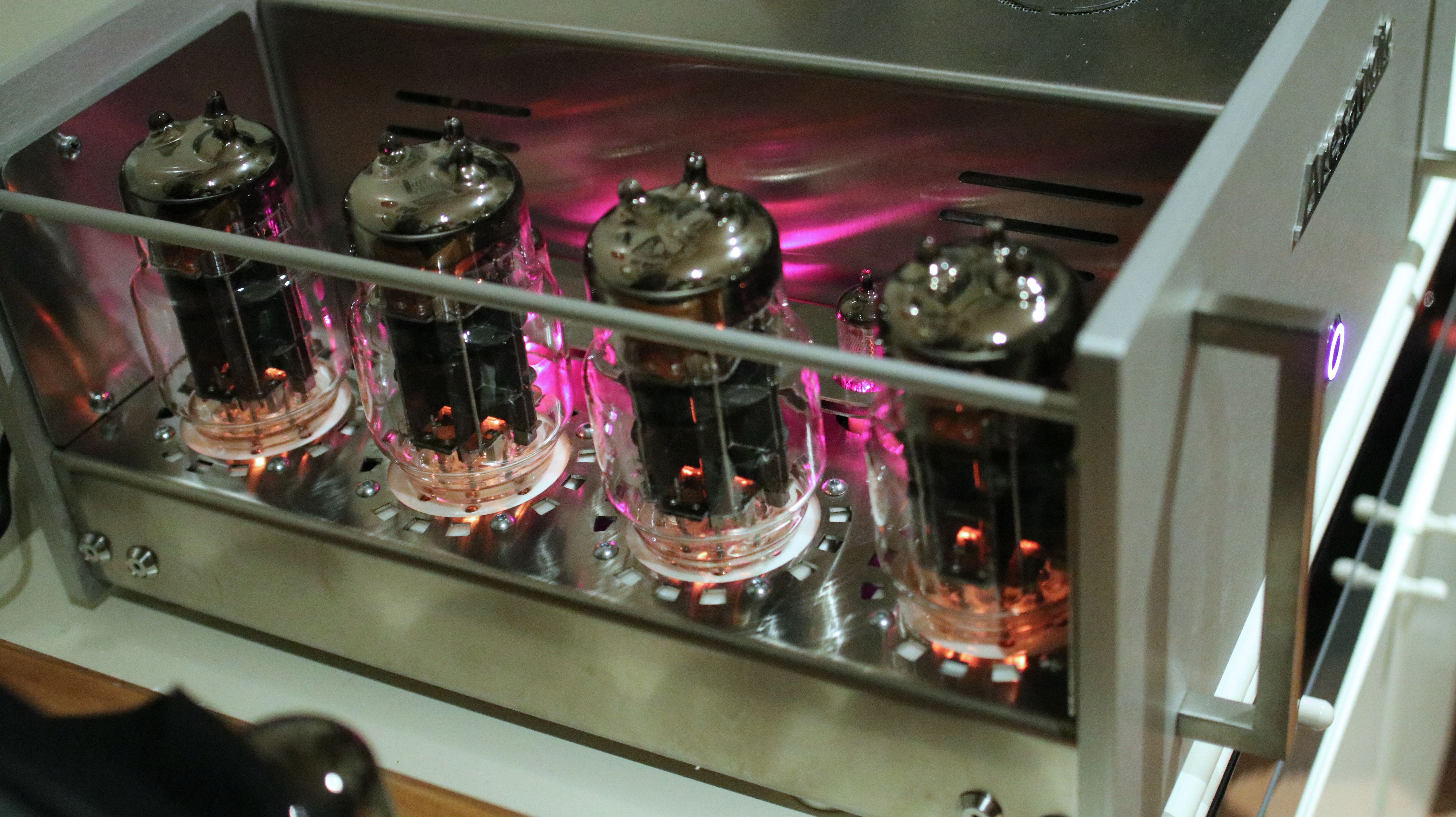

Immagine in oscurità

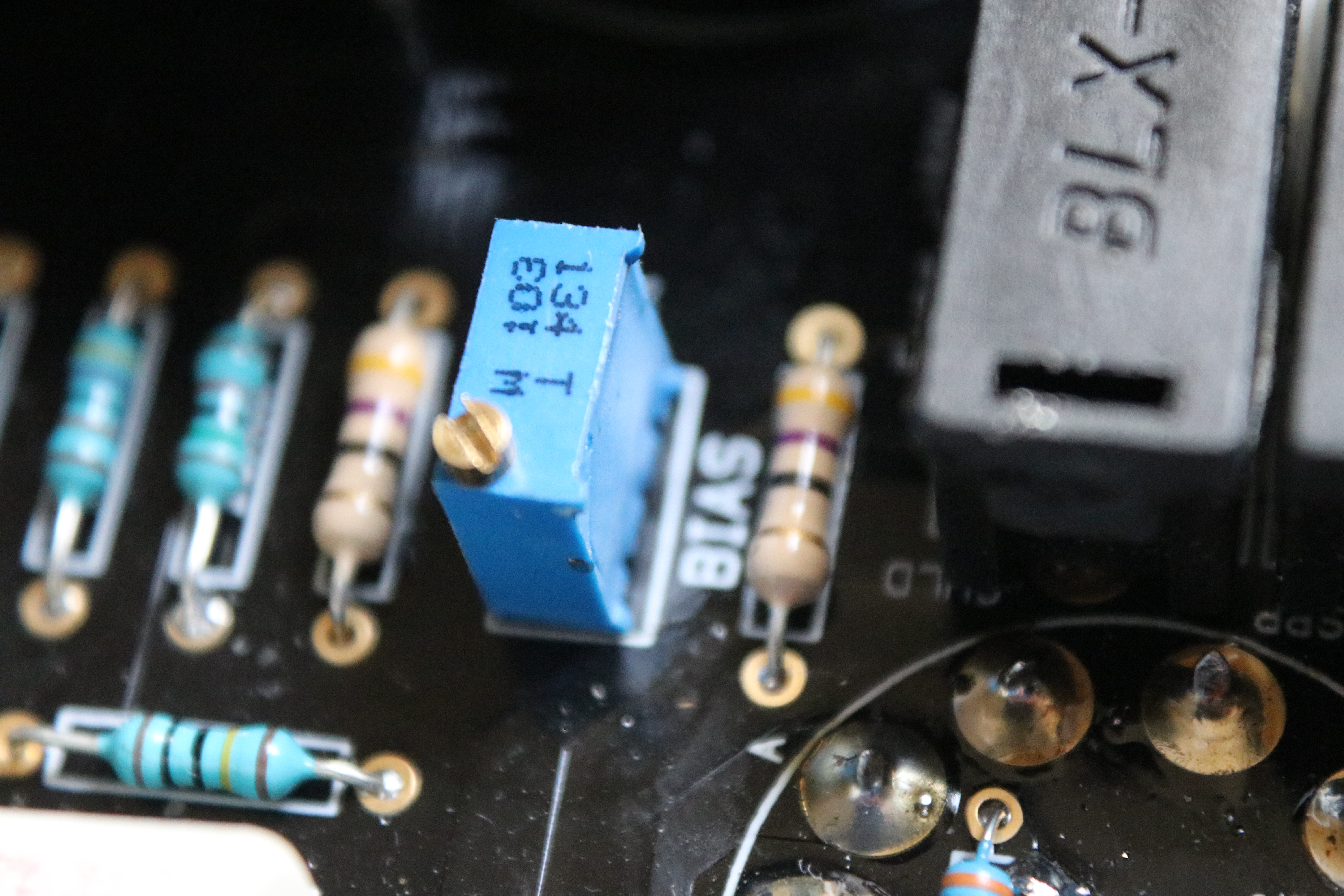

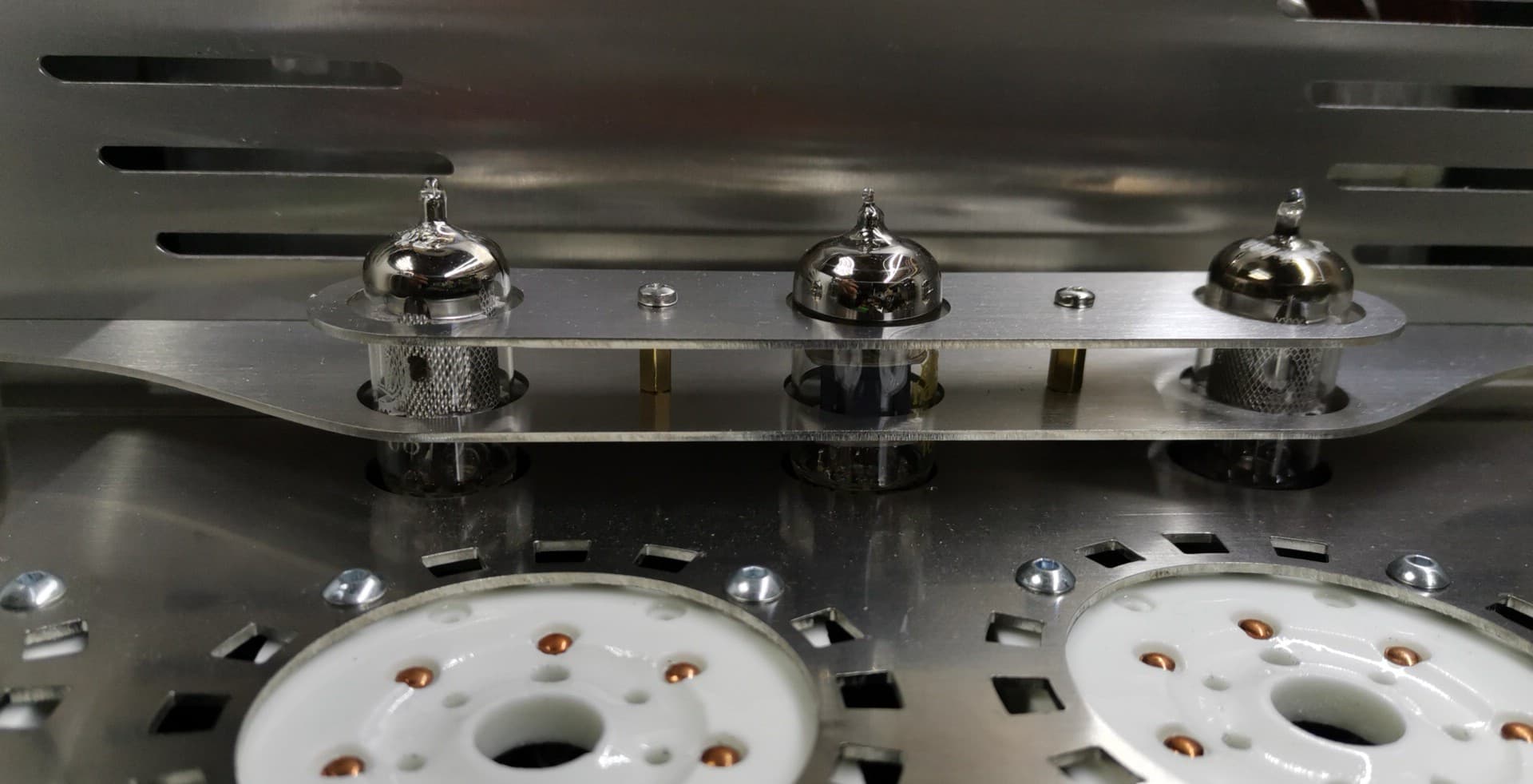

Dettaglio pot BIAS
Meccanica

Prototipi

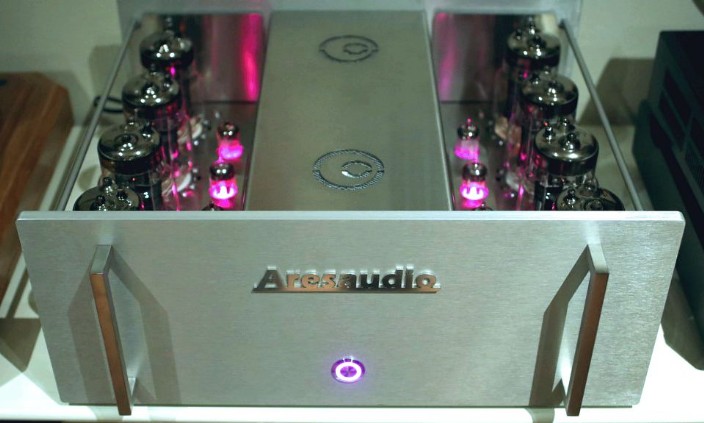

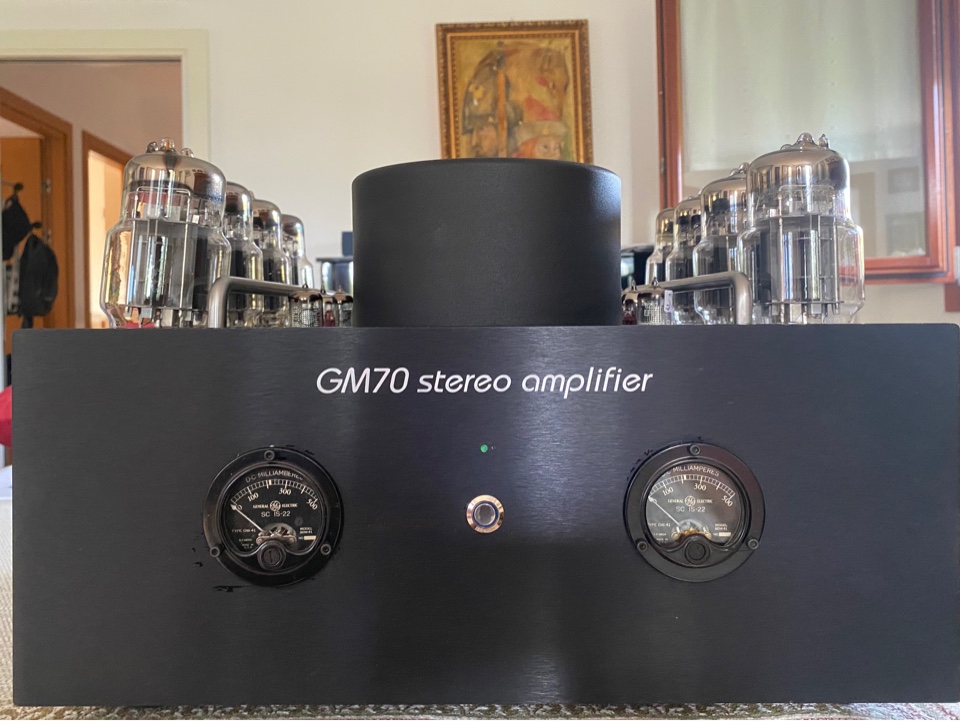

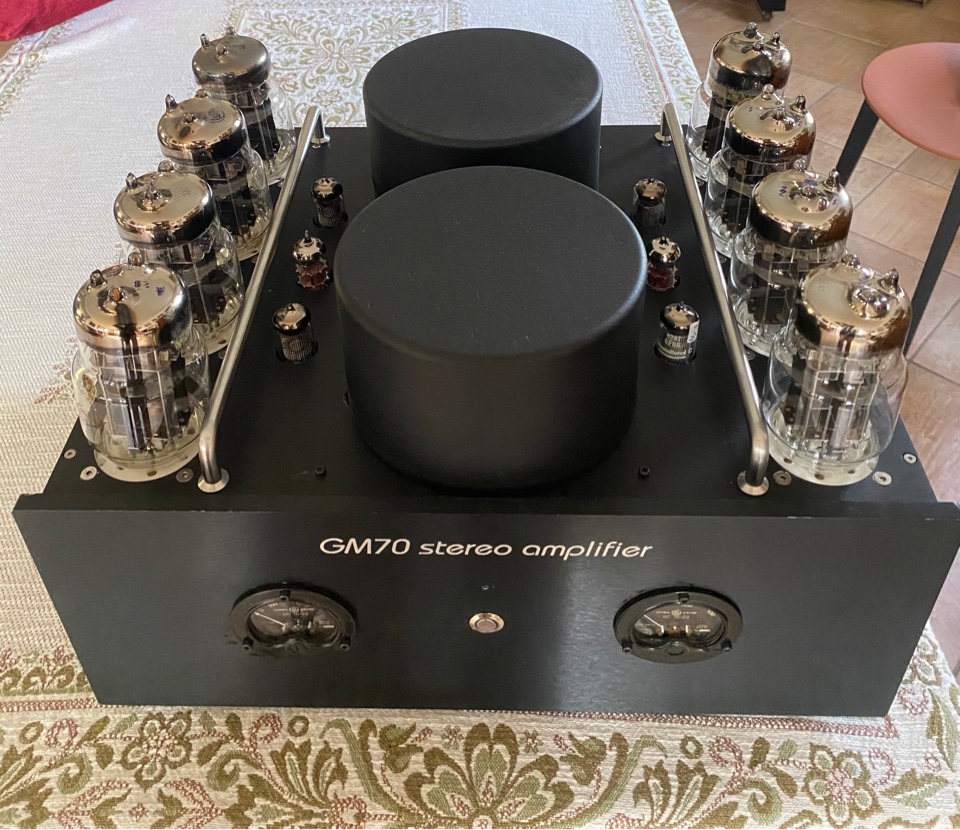

Realizzazione di Gianni
Realizzazione di Gianni
Realizzazione di Gianni

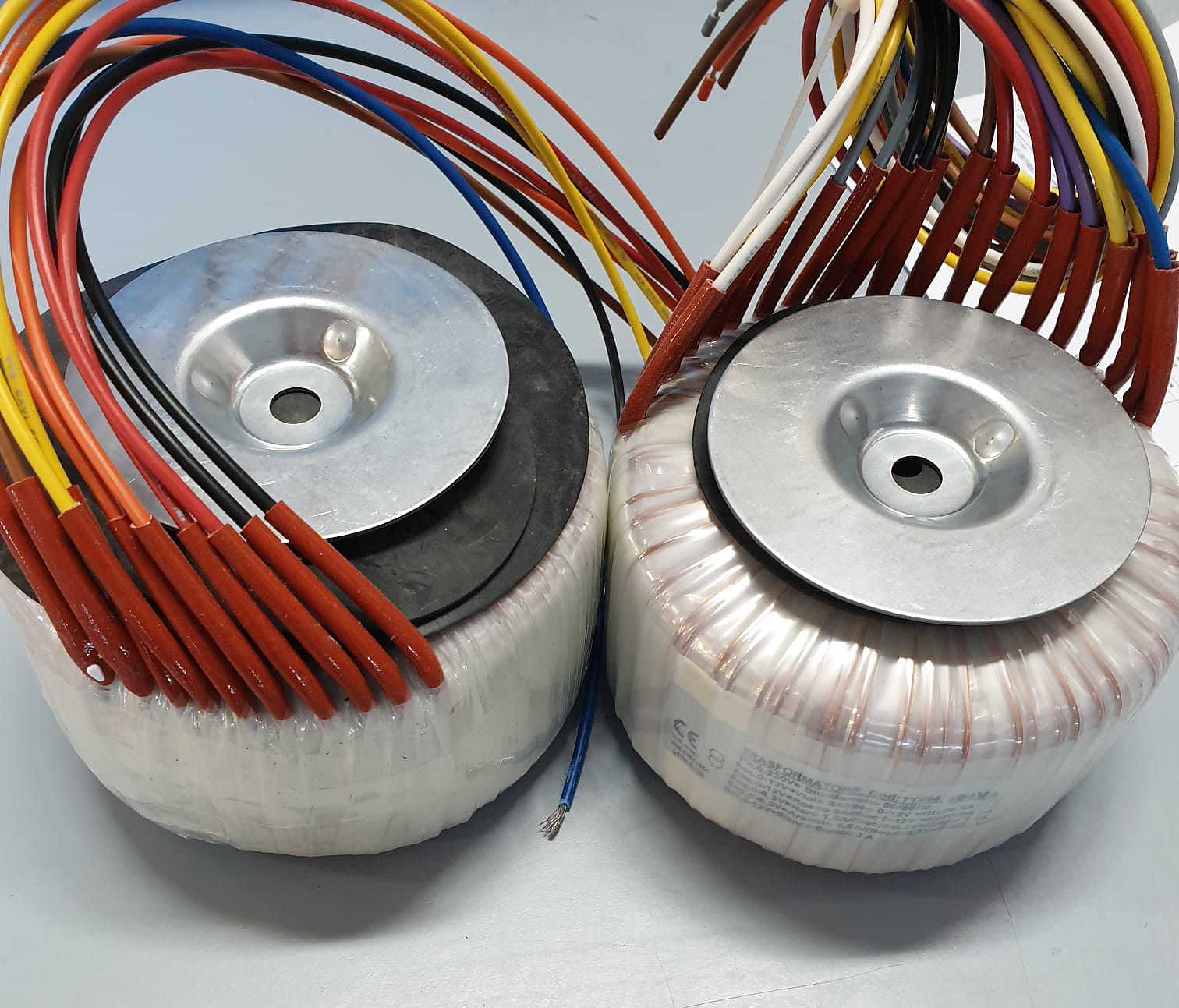

Trasformatori

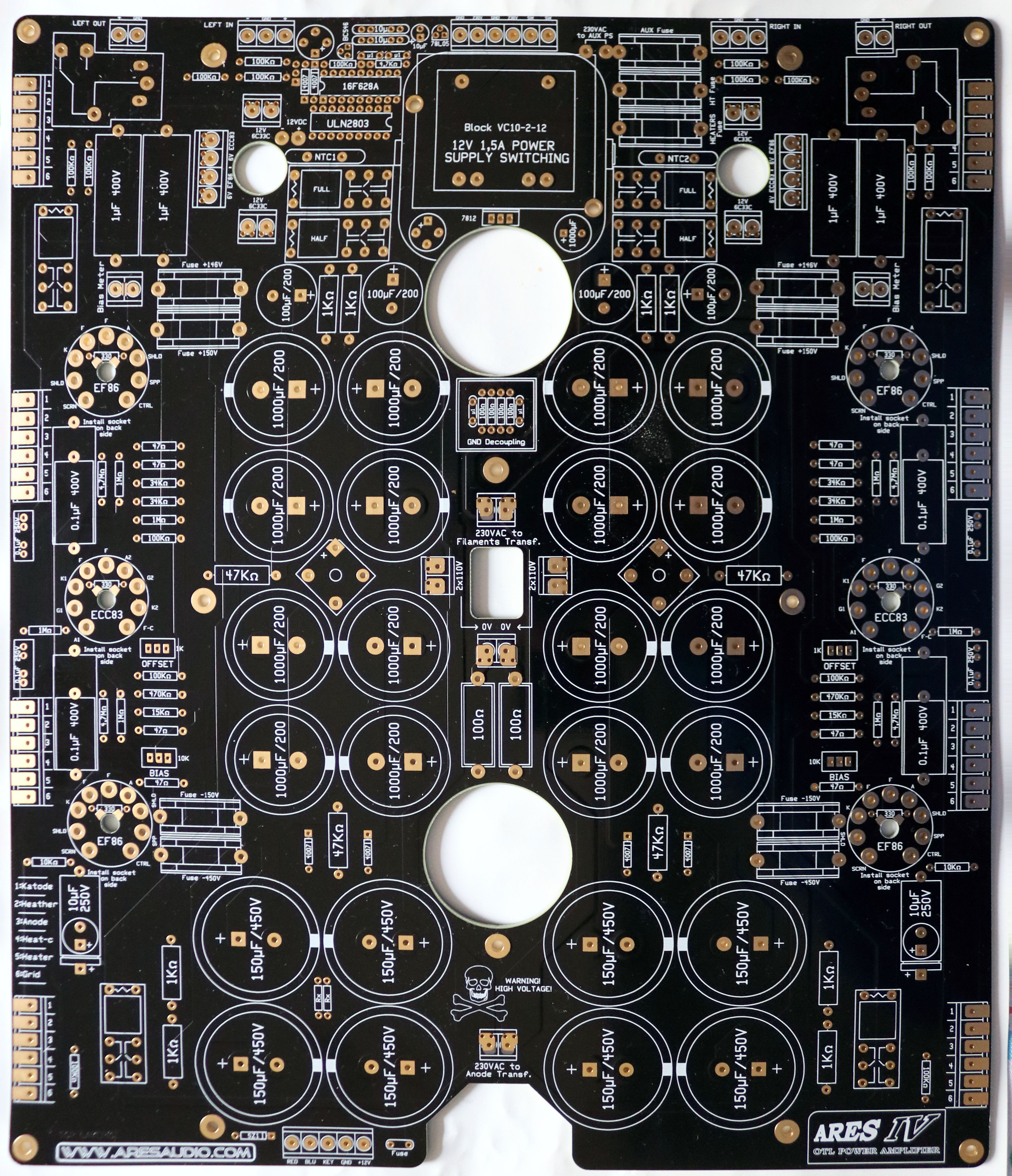

Main PCB

PCB

Tech info

Download
