OTL Power Amplifier
Amplificatore di potenza con tubi 6C33C

Descrizione:

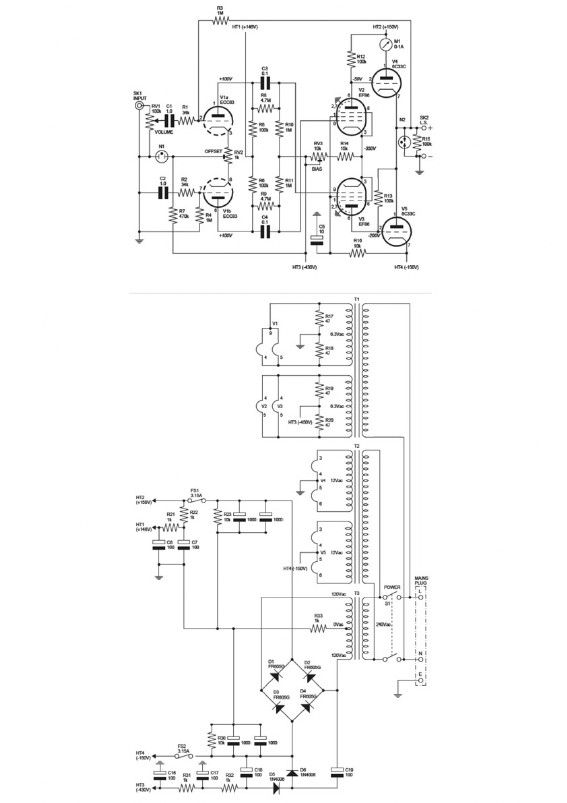

Finale di potenza audio OTL che utilizza 4 tubi 6C33C di fabbricazione Russa, lo stadio pre ha un tubo ECC83 e due EF86 come driver per lo stadio di potenza, lo schema è stato progettato da Tim Mellow e la potenza dichiarata è di 25W per canale su un carico di 8 Ohm e la distorsione si attesta sui 0,007% con un feedback di 26dB.
A differenza dello schema originale sull'alimentatore sono state effettuate alcune modifiche come la sostituzione delle batterie dei 4 condensatori in serie per ramo sull'anodica (3400 uF totali) con un paio di condensatori in parallelo per ogni ramo per un totale di 4000uF inoltre su ogni fornitura di corrente è stato inserito un fusibile di protezione.
In fondo pagina troverete un link dove potersi scaricare l'articolo originale tradotto in italiano.

+
+
+
+
+
+

Reparto trasformatori della versione ad 8 tubi

+

Progettazione

+

Preliminare cablaggio interno versione a 8 tubi

+

Cablaggio alimentatore versione a 8 tubi

+

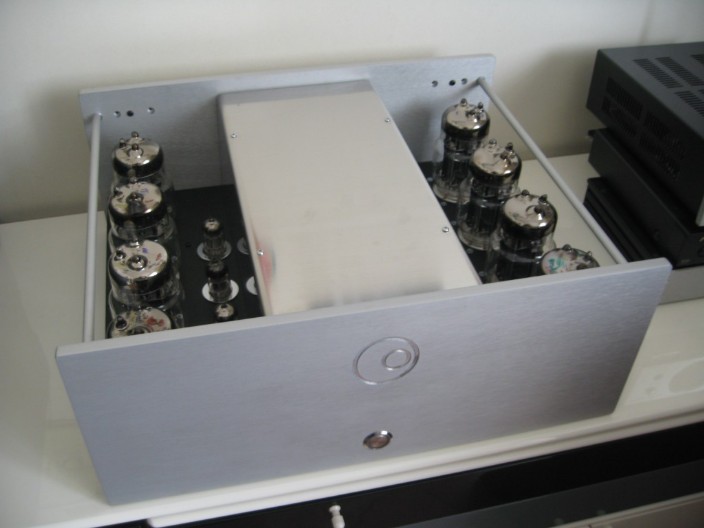

Versione ad 8 tubi

+

Versione ad 8 tubi

+

Versione ad 8 tubi

+

Dimensional drawing 1

+

Dimensional drawing 2

+

Test elettrico

+

Progettazione meccanica

+

Preliminare cablaggio interno

+

Cablaggio    Soft Start / protections

+

Vista interna totale

+

La scheda alimentatrice

+

Particolare scheda principale e zoccoli delle 6C33C

+

Dettaglio della scheda soft start / standby / mute

+

Vista laterale con lo schermo termico in alluminio

+

Connessioni RCA input e morsetti per i diffusori

+

Il fondo dotato di pannello areato in acciaio

+

Tubi a pieno regime

+

Dettaglio pulsante accensione / standby / mute

+

Le connessioni sul retro

+

Realizzazione di Federico

+

Realizzazione di Federico

+

Tubi a regime

+

Realizzazione di Mauro

+

Realizzazione di Mauro

+

Realizzazione di Mauro

+
+
+

Realizzazione di Mauro

Altro prototipo

Altro prototipo

Altro prototipo

+
+

Altro prototipo

Realizzazione di Paolo

Disponibili PCB Alimentatore

+
+
+

FR4, 2mm, Gold Immersion, Pb free

Disponibili PCB Alimentatore

FR4, 2mm, Gold Immersion, Pb free

+
+
+

Disponibili PCB schede driver

+

FR4, 2mm, Gold Immersion, Pb free

+
+
+

Disponibili PCB soft start e protezione

FR4, 2mm, Gold Immersion, Pb free

Disponibili PCB soft start e protezione

FR4, 2mm, Gold Immersion, Pb free

Panoramica generale

L'elettronica interna

Funzionamento pulsante accensione

Ascolto...
